非参数密度等高线

非参数密度等高线显示大致包含指定比例的点的等高线。通过添加非参数密度等高线,可以在散点图中密布数千个数据点时查看点密度中的模式。

该功能尤其适用于三维散点图中有许多点的情况;此时的等高线可能过于密集,让您无法看清结构。在这种情况下,您需要删除点,以便仅显示等高线。请参见优化密集的非参数密度等高线

向三维散点图添加非参数密度等高线时,可以指定是需要针对所有数据还是特定数据分组的等高线。用于每批分组数据的等高线会进行颜色编码,以便区分不同的分组。

通过从红色小三角菜单中选择和取消选择非参数密度等高线,可以相应显示和删除非参数密度等高线。

相关信息

已分组非参数密度等高线的示例

密度等高线控制

“密度等高线控制”选项显示在三维散点图之下。这些选项支持您选择其他等高线并更改每条等高线的格式。

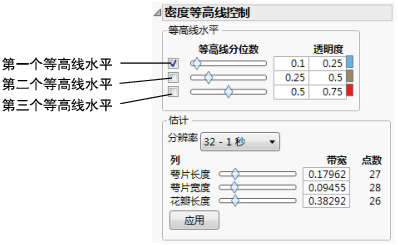

图 9.5 “密度等高线控制”窗口

Image shown here

等高线分位数

控制所显示的等高线,并支持您定制等高线格式。

密度水平表示数据点的数量和密度。随着等高线的值由小变大,等高线覆盖的数据量变小,但覆盖密度增大。等高线值为 0.9 表示总体中最密集的 10% 部分,其中的各点最为接近。点击并拖动“等高线分位数”下方的滑块,或在滑块旁边输入一个值。

透明度用于更改密度等高线的表面效果。值越大,等高线越不透明。在该框中输入一个值。

颜色用于更改等高线的颜色。点击着色的框并选择不同的颜色。(该选项仅对未分组的密度等高线显示。)

针对这些设置的更改会立即生效。

分辨率

更改等高线的分辨率。较高的分辨率可绘制更为精细的等高线,但显示所需的时间也更长。

列带宽

更改拟合密度的平滑度。较高的带宽会导致更平滑的拟合密度。

为每个变量键入新的带宽,或点击并拖动各个滑块。点击应用可显示所做更改。

优化密集的非参数密度等高线

若三维散点图中有许多点,等高线可能过于密集,让您无法看清结构。在这种情况下,您需要删除点,以便仅显示等高线。

要从三维散点图中删除点,请从红色小三角菜单中选择显示点。您可以通过更改等高线的大小、颜色和透明度进一步优化等高线。请参见“三维散点图”平台选项

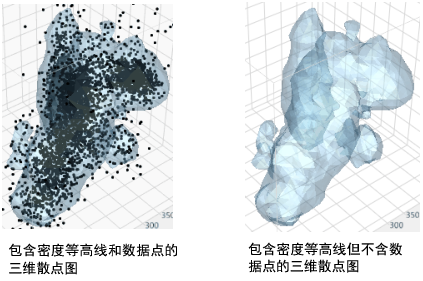

图 9.6 优化密集的非参数密度等高线的示例

Image shown here
