“控制图生成器”交互式工作区

要开始以交互方式创建控制图，请将变量从选择列框拖入工作区。若将变量放置在中心位置，“控制图生成器”会根据是连续变量还是分类变量来猜测其放置位置。

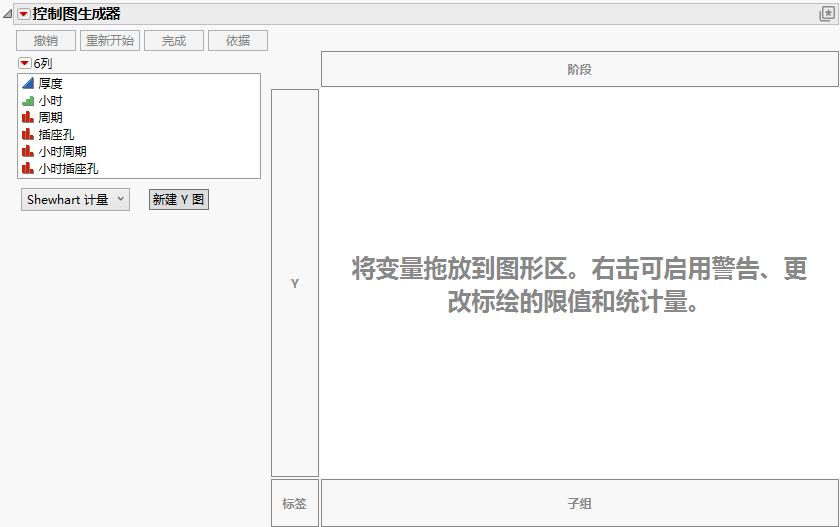

图 3.4 交互式“控制图生成器”窗口

有关“选择列”红色小三角菜单中选项的详细信息，请参见《使用 JMP》中的“列过滤器”菜单。

“控制图生成器”工作区包含以下区域：

Y

指定过程变量。

标签

分配一个样本标签变量以便为单个测量值添加唯一标签。这些标签未经过排序，以数据表中的显示顺序显示在水平轴上。

子组

指定子组变量。要将子组水平定义为多列的组合，请将多个变量添加至子组区域。分配某个子组变量后，控制图中的每个点都与该子组中所有点的某个汇总统计量相对应。

阶段

（不可用于“稀有事件”控制图。）分配阶段变量。指定某个阶段变量后，将为每个阶段计算单独的控制限。另见均值和 R 图示例。

部件

（仅可用于短期运行控制图。）分配“部件”变量。分配“部件”变量后，将为每个产品或“部件”变量水平计算统计量。这些统计量用于计算控制限。

n 次试验

（可用于计数图。）为计数控制图分配批大小。

“控制图生成器”的初始窗口包含以下按钮：

撤销

撤销上次对该窗口所做的更改。

重新开始

将窗口恢复为默认状态，这样会删除所有数据并清空所有区域。

完成

隐藏按钮和选择列框，并删除所有拖放区外框。在这种适于演示的格式中，您可以将图形复制到其他程序。要将窗口还原为交互模式，请点击“控制图生成器”红色小三角并选择显示控制面板。

依据

标识变量，并为列中显示的每个值生成单独的分析。

Shewhart 计量/Shewhart 计数/短期运行/稀有事件

支持您选择“Shewhart 计量”、“Shewhart 计数”、“短期运行”或“稀有事件”等控制图类型。若选择“计数”图表类型，图上会显示 n 次试验框和区域。若选择“短期运行”图表类型，则图表上将出现一个“部件”区域。

n 次试验

（可用于计数图。）为计数控制图分配批大小。

新建 Y 图

为在选择列框中选定的每一列生成当前图的副本。新图使用 Y 角色中的选定列。

将变量拖至图中后，其他按钮和选项会显示在左侧，可支持您显示、隐藏或切换图上的项（Figure 3.9）。其中许多功能（点、限值、警告等）都与右击该图所提供的功能相同。请参见选项面板和右击图表选项。 有关警告和规则的信息，请参见检验和Westgard 规则。
