“等高线刻画器”的其他示例

探索最优设置

意愿函数通常用于确定响应曲面的最优设置。“预测刻画器”中的“最大化意愿”功能提供了一个因子水平设置组合,它可以得到优化意愿的预测响应。但是,通常有很多可优化意愿函数的因子水平组合。等高线刻画器对于找到优化意愿的备选设置是有用的工具。

该示例使用 Bounce Data.jmp 数据表,它包含轮胎胎面实验的数据。响应拉伸硅石硅烷硫磺这三个变量的函数。将构建一个模型,并使用“预测刻画器”中的“最大化意愿”选项确定最优设置(通过拉伸值使得意愿函数最大化)。您使用“等高线刻画器”探索针对指定的拉伸值的其他最优设置。

1. 选择帮助 > 样本数据库,然后打开 Design Experiment/Bounce Data.jmp

2. 点击模型脚本旁边的绿色小三角,然后在启动窗口中点击运行

3. 点击“预测刻画器”红色小三角并选择最优化和意愿 > 最大化意愿

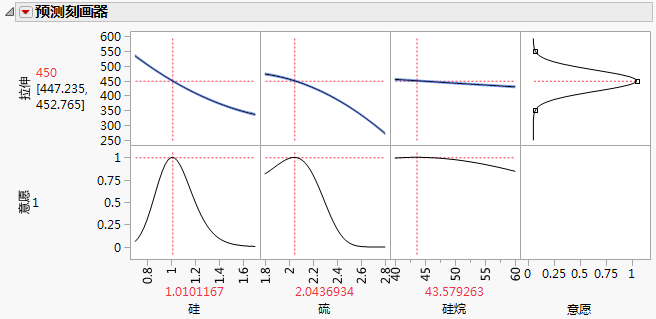

最大化意愿设置

使意愿函数最大化的拉伸值为 450。可得到预测的拉伸值 450 的一个因子水平设置组合为:硅石 = 1.0101,硫磺 = 2.0437 且硅烷 = 43.5792。

4. 点击“响应拉伸”红色小三角并选择因子刻画 > 等高线刻画器

为了确保您的新设置组合使意愿最大化,您想确保设置在 450 的 2 个单位内预测拉伸。此外,您需要一个高水平的硅烷值(固定设置为 60)。

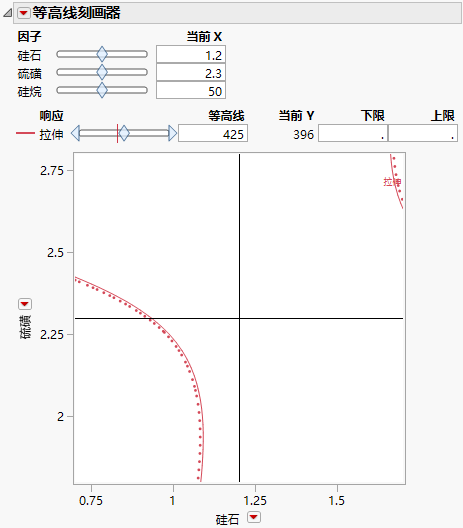

Bounce Data.jmp 的等高线刻画器

初始图显示拉伸值为 425 且硅烷值为 50 时硅石硫磺的等高线值。

5. 在响应控件中,将拉伸等高线值设置为 450。将拉伸下限上限分别设置为 448 和 452。按 Enter。

6. 硅烷当前 X 设置为 60。

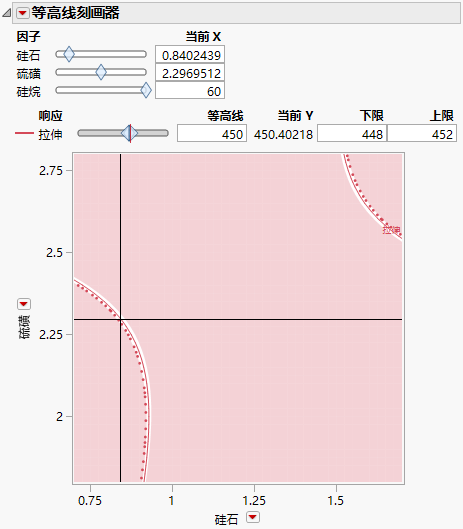

最优设置的等高线刻画器

红色的实曲线上的值是预测拉伸值将为 450 时的硅石硫磺值。未着色带内的值预测拉伸值介于 448 和 452 之间。您可以将图上显示的十字准线拖到未着色部分来查找硅石硫磺的特定设置。最优设置的等高线刻画器 中显示了一个这样的设置。
