“控制图生成器”示例

Socket Thickness.jmp 样本数据表包含插座厚度的测量值。生产过程中的缺陷数呈上升趋势,所以您想要调查原因。本例说明如何在“控制图生成器”中使用交互式方法或启动窗口方法执行该调查。若您了解要生成哪种类型的控制图,则第二种方法是最好的。

“控制图生成器”交互式方法

使用交互式“控制图生成器”工作区可调查数据中的变异以及过程是否受控。

1. 选择帮助 > 样本数据库,然后打开 Quality Control/Socket Thickness.jmp

2. 选择分析 > 质量和过程 > 控制图生成器

3. 厚度拖至 Y 区域。

4. 小时拖至子组区域(位于底部)。

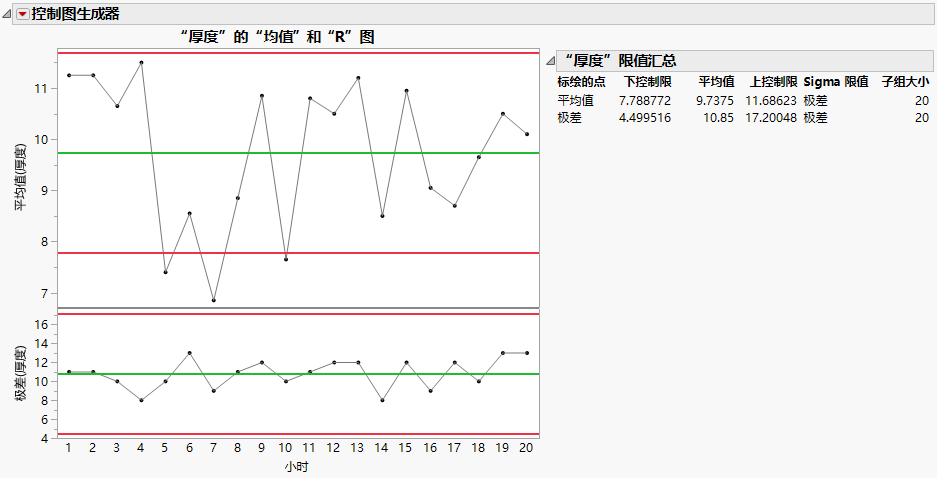

插座厚度控制图

通过查看平均图,您可以发现有若干点位于下控制限 7.788772 下方。您想要查看是否有其他变量导致了该问题。

5. 插座孔拖入阶段区域。

6. 点击完成

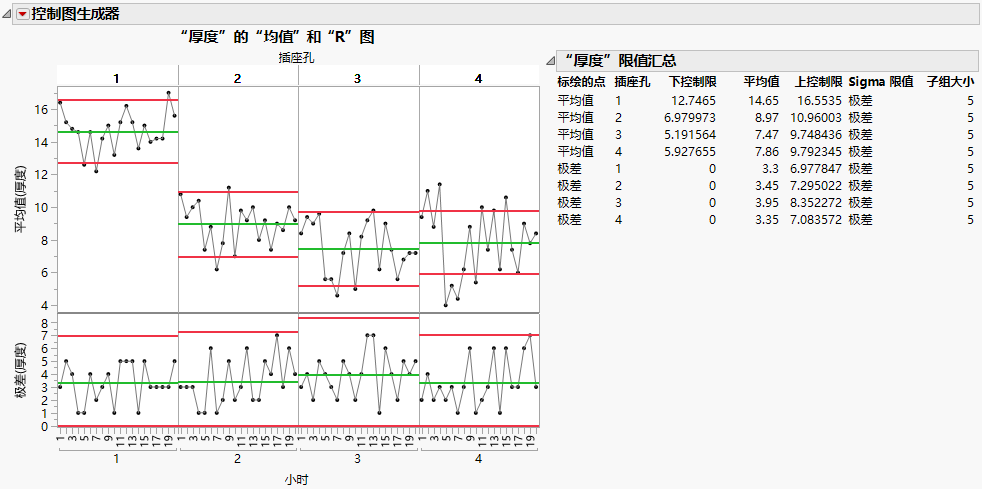

每个插座孔的控制图

从平均图中,您可以得到以下结论:

插座孔之间存在差异,表明每个插座孔需要单独的控制限。

插座孔 1 生产的插座的平均厚度较高,指示值得对插座孔之间的差异进行进一步调查。

所有插座孔都有位于控制限之外的点。因此,您应该为每个插座孔调查数据中为何缺乏控制。

每个插座孔的极差图显示子组内测量值处在受控状态。

“控制图生成器”启动窗口方法

使用“均值控制图”启动窗口获取与每个插座孔的控制图 相同的图表。

1. 选择帮助 > 样本数据库,然后打开 Quality Control/Socket Thickness.jmp

2. 选择分析 > 质量和过程 > 控制图 > 均值控制图

3. 选择厚度并点击 Y

4. 选择小时并点击子组

5. 选择插座孔并点击相位

6. 点击确定

您应能看到每个插座孔的控制图 中显示的控制图。
