Gráficos superpuestos
Al igual que sucede con los gráficos de dispersión, los gráficos superpuestos muestran la relación entre dos o más variables. No obstante, si una variable es de tiempo, el gráfico superpuesto muestra las tendencias temporales mejor que los gráficos de dispersión.
Figura 4.20 Ejemplo de gráfico superpuesto
Nota: Para representar datos en función del tiempo, también se puede usar el Constructor de gráficos, los gráficos de burbujas, los gráficos de control y los gráficos de variabilidad. Para obtener todos los detalles acerca del Constructor de gráficos y los gráficos de burbujas, consulte del libro Essential Graphing. Consulte y del libro Quality and Process Methods para obtener más información sobre los gráficos de control y los gráficos de variabilidad.
Escenario
En este ejemplo se utiliza la tabla de datos Stock Prices.jmp, que contiene datos del precio de un valor a lo largo de tres meses.
Un inversor potencial desea estudiar las cuestiones siguientes:
•
¿Ha variado el precio de cierre del valor durante esos tres meses?
Para responder a esta pregunta, utilice un gráfico superpuesto del precio de cierre del valor a lo largo del tiempo.
•
¿Cuál es la relación entre los valores máximos y mínimos del valor?
Para responder a esta pregunta, utilice un gráfico superpuesto de los precios máximos y mínimos del valor a lo largo del tiempo.
Cree el primer gráfico superpuesto para responder a la primera pregunta y después un segundo gráfico superpuesto para responder a la segunda.
Crear el gráfico superpuesto del precio del valor a lo largo del tiempo
1.
Seleccione Ayuda > Librería de datos de muestra y abra Stock Prices.jmp.
2.
Seleccione Gráficos > Heredado >Gráfico superpuesto.
3.
Seleccione Close y haga clic en Y.
4.
Seleccione Date y haga clic en X.

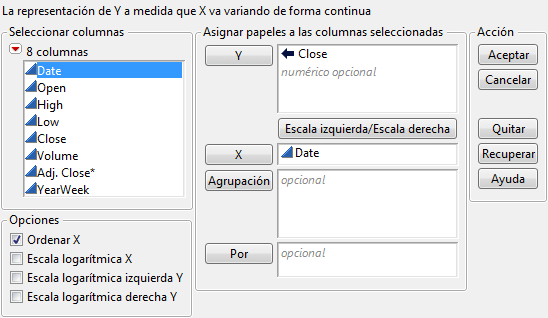

Figura 4.21 Ventana Gráfico superpuesto
5.
Haga clic en Aceptar.

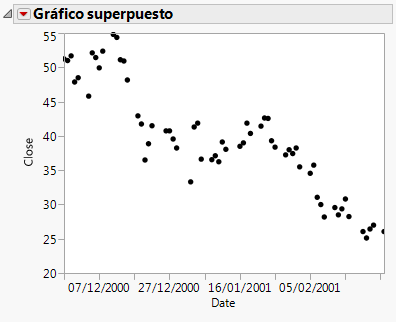

Figura 4.22 Gráfico superpuesto del precio de cierre a lo largo del tiempo
Interpretar e interactuar con el gráfico superpuesto
El gráfico superpuesto muestra que el precio de cierre del valor ha descendido durante los últimos meses. Para ver la tendencia más claramente, una los puntos y añada líneas de cuadrícula.
1.
En el menú con triángulo rojo, seleccione Conectar sin tener en cuenta los valores que faltan.
2.
Haga doble clic en el eje Y.
3.
Seleccione la casilla de selección Líneas de cuadrícula principales.
4.
Haga clic en Aceptar.

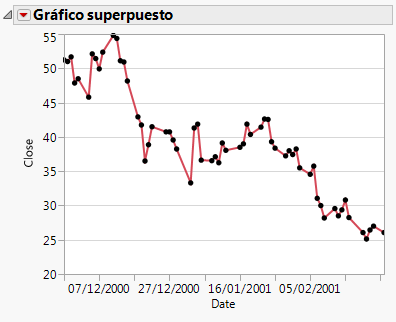

Figura 4.23 Puntos unidos y líneas de cuadrícula
El inversor potencial puede ver así que aunque el precio del valor haya subido y bajado durante los últimos tres meses, la tendencia general es a la baja.
Crear el gráfico superpuesto de los precios máximos y mínimos del valor
Utilice un gráfico superpuesto para representar más de una variable Y. Por ejemplo, supongamos que deseamos ver los precios máximos y mínimos en un mismo gráfico.
1.
Siga los pasos descritos en Crear el gráfico superpuesto del precio del valor a lo largo del tiempo y, en este caso, asigne High y Low al papel Y.
2.
Una los puntos y añada líneas de cuadrícula tal como se muestra en Interpretar e interactuar con el gráfico superpuesto.

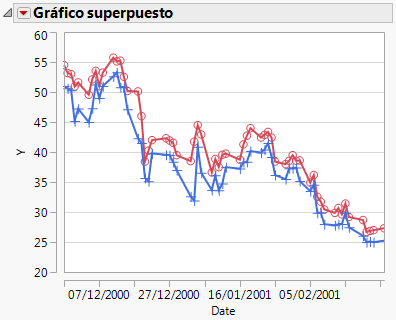

Figura 4.24 Dos variables Y
La leyenda de la parte inferior del gráfico muestra los colores y los marcadores utilizados para las variables High y Low en el gráfico. El gráfico superpuesto muestra que los precios máximo y mínimo (High y Low) tienen una evolución muy parecida.
Respuesta a las preguntas
Ambos gráficos superpuestos responden a las dos preguntas planteadas al principio de este ejemplo.
•
El primer gráfico muestra que el precio del valor no ha permanecido igual, sino que ha ido en descenso.
•
El segundo gráfico muestra que los valores máximos y mínimos del valor no son muy distintos entre sí. El precio del valor no varía mucho dentro de un día cualquiera.
