溶接機を操作する技師（「オペレータ」）。通常、2人の技師が機械を操作します。
|
|
•
|
ビームの下でパーツを回転させる速度（「速度」。単位はrpm）
|
|
•
|
ビームの強度に影響を及ぼす電流（「電流」。単位はamps）
|
|
•
|
溶接方法（「モード」）
|
|
•
|
パーツの厚さ（「厚さ」。単位はmm）
|
|
•
|
継手がレ形開先かK形開先か（「形状」）
|
|
•
|
溶接する材質の種類（「材質」）
|
これらの因子のうち、「速度」、「電流」、「厚さ」の3つは連続変数です。「オペレータ」、「モード」、「形状」、「材質」の4つはカテゴリカルな因子です。カテゴリカルな因子にはそれぞれ2つの水準があります。
|
1.
|
|
2.
|
|
3.
|
デフォルトの目標値である［最大化］をクリックし、［目標値に合わせる］に変更します。
|
|
4.
|
「下側限界」の欄をクリックして「0.12」と入力します。
|
|
5.
|
「上側限界」の欄をクリックして「0.22」と入力します。
|
|
6.
|
「重要度」の欄は空白にします。
|

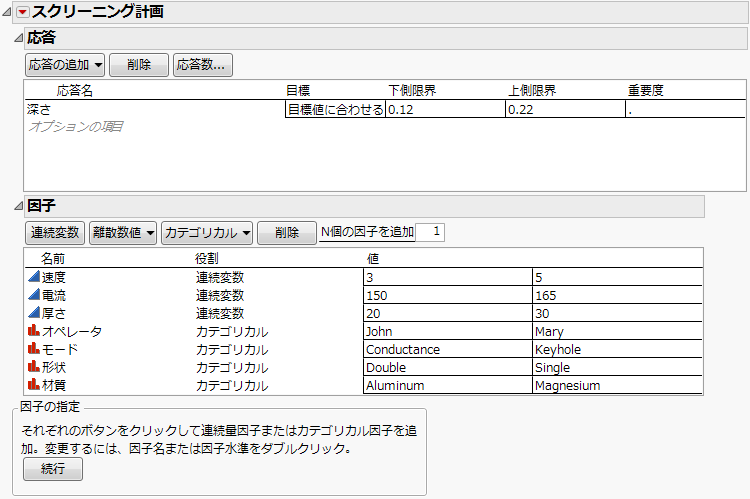

入力が終わった「応答」アウトラインは溶接の実験の「応答」アウトラインと「因子」アウトラインのようになります。次に、因子を指定します。
|
•
|
手動で入力する場合は、第 “手動での因子の指定”を参照してください。
|
|
•
|
自動的に入力する場合は、次のように「Weld Factors.jmp」データテーブルを使用します。
|
|
1.
|
|
2.
|
|
1.
|
|
2.
|
「X1」をダブルクリックして、「速度」と入力します。
|
|
a.
|
「速度」の値を「3」と「5」に変更します。
|
|
b.
|
「X2」を「電流」に変更し、その値を「150」と「165」に変更します。
|
|
c.
|
「X3」を「厚さ」に変更し、その値を「20」と「30」に変更します。
|
|
4.
|
|
5.
|
「X4」をダブルクリックして、「オペレータ」と入力します。
|
|
a.
|
「オペレータ」の値を「John」と「Mary」に変更します。
|
|
b.
|
「X5」を「モード」に変更し、その値を「Conductance」と「Keyhole」に変更します。
|
|
c.
|
「X6」を「形状」に変更し、その値を「Double」と「Single」に変更します。
|
|
d.
|
「X7」を「材質」に変更し、その値を「Aluminum」と「Magnesium」に変更します。
|
|
1.
|
［続行］をクリックします。
|
|
2.
|
|
3.
|
|
4.
|
|
5.
|
［続行］をクリックします。
|
「出力オプション」アウトラインで、「実験の順序」に［ランダム化］が選択されています。このオプションを選択すると、データテーブルにおて実験の順序がランダムに並び替えられます。実験を実行するときは、このランダムに並び替えられた順序に従う必要があります。

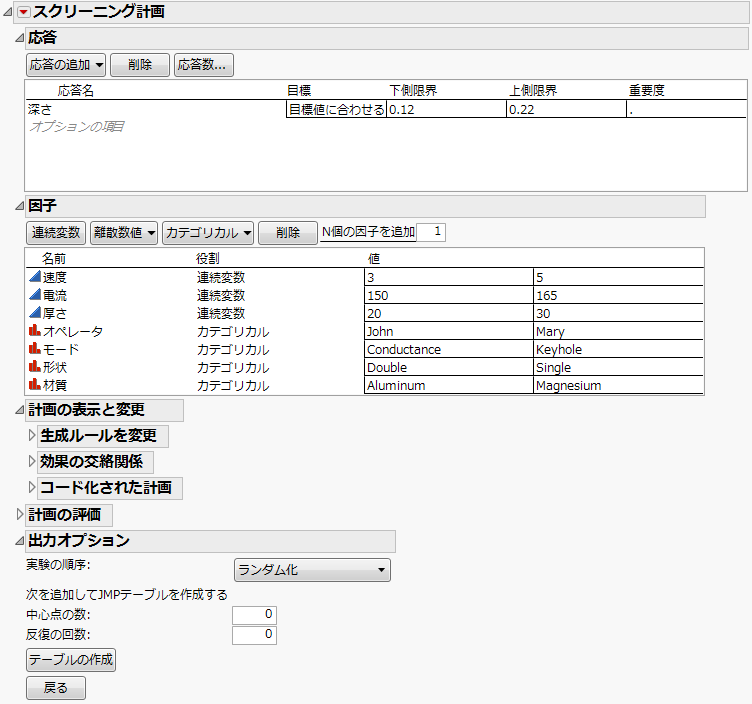

図9.4 設定後の「スクリーニング計画」ウィンドウ

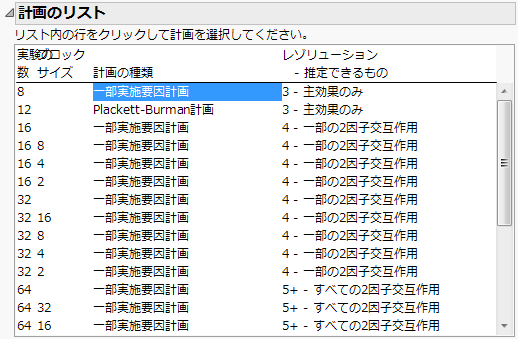

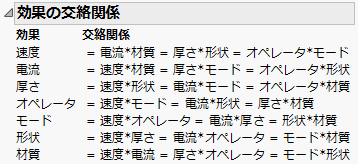

前の手順で、レゾリューションIIIの計画を選択しました（連続量の因子3つとカテゴリカルな因子4つの計画のリストを参照）。レゾリューションIIIの計画では、一部の主効果は2因子間交互作用と交絡します。「効果の交絡関係」アウトラインによると、この例のレゾリューションIIIの計画では、主効果はすべて完全に3つの2因子間交互作用と交絡しています。重要な2因子間交互作用が存在すると予想している場合、これは良い計画とは言えません。交絡については、第 “2水準の一部実施要因計画”を参照してください。
|
7.
|
［テーブルの作成］をクリックします。
|

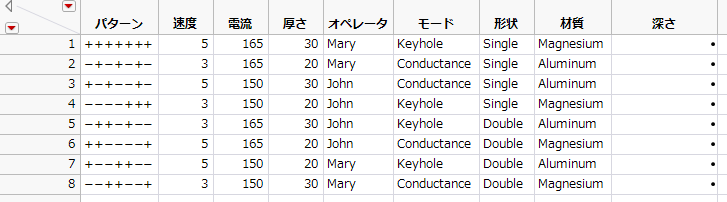

図9.6 計画のデータテーブル
|
–
|
「パターン」の列には、各因子の高水準と低水準の割り当て状況が、実験ごとに示されます。
|
|
1.
|
「スクリーニング計画」ウィンドウを開きます。いったん閉じてしまった場合は、計画のデータテーブルの「DOEダイアログ」スクリプトを実行します。
|
|
2.
|
［戻る］をクリックします。
|
|
3.
|
［続行］をクリックします。
|
|
4.
|
|
5.
|
|
6.
|
「スクリーニング計画の種類を選択」パネルで、［主効果スクリーニング計画の作成］オプションを選択します。
|
|
7.
|
［続行］をクリックします。
|
「実験の回数」のところで、［デフォルト値］が選択され、実験回数が12回に設定されています。この設定をそのまま使用します。
|
8.
|
［計画の作成］をクリックします。
|

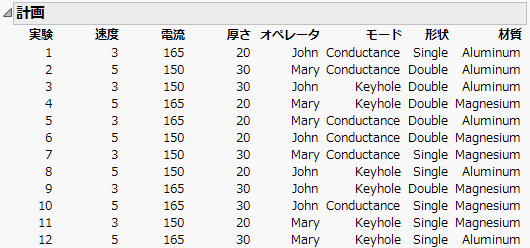

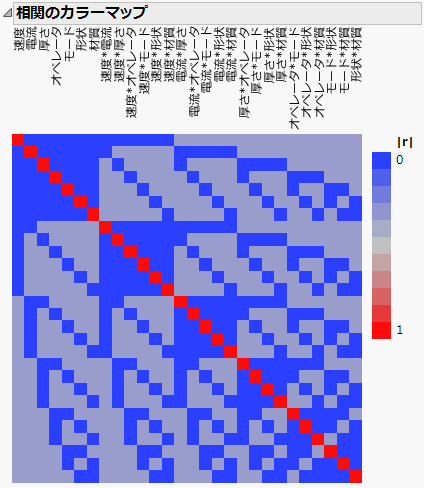

図9.7 主効果スクリーニング計画
