CUSUM管理図の例
エンジン温度の小さなシフトを検出したいとします。データテーブルには、エンジンのサーモスタットからの温度測定が記録されています。
1.
［ヘルプ］>［サンプルデータライブラリ］を選択し、「Quality Control」フォルダにある「Engine Temperature Sensor.jmp」を開きます。
2.
［分析］>［品質と工程］>［CUSUM(累積和)管理図］を選択します。
3.
「Y」を選択し、［Y］をクリックします。
4.
［OK］をクリックします。
5.
「目標値」ボックスに「100」と入力します。
6.
「σ」ボックスに「10」と入力します。
7.
［上側］および［下側］のチェックボックスが選択されていることを確認いたします。

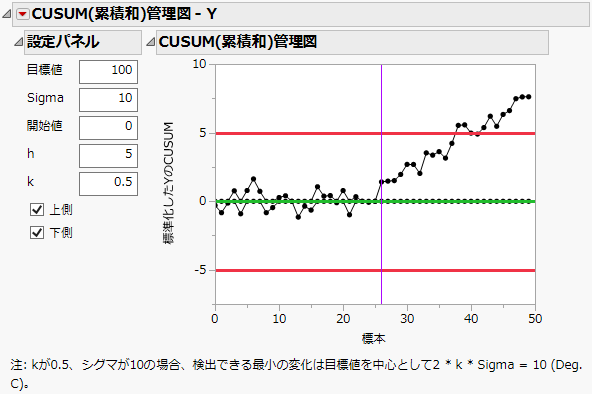

図5.2 「CUSUM(累積和)管理図」レポート
CUSUM管理図における縦線は、サンプル26付近で温度のシフトが始まったことを示しています。
メモ: 「Engine Temperature Sensor.jmp」で「IMR管理図」テーブルスクリプトを実行することにより、この結果を個々の測定値の管理図と比較することができます。このスクリプトはNelsonテストも実行するのですが、すべてのNelsonテストにパスしています。
