1元層別パレート図の例

この例では、「Failure2.jmp」サンプルデータを使用します。このデータテーブルには、拡散炉の管を洗浄する前と洗浄した後に生産されたコンデンサーの標本の不適合が記録されています。不適合の種類ごとに、「洗浄」という変数が「前」または「後」の値を取ります。

［ヘルプ］>［サンプルデータライブラリ］を選択し、「Quality Control」フォルダにある「Failure2.jmp」を開きます。

［分析］>［品質と工程］>［パレート図］を選択します。

「原因」を選択して、［Y, 原因］をクリックします。

「洗浄」を選択し、［X, グループ変数］をクリックします。

「度数」を選択し、［度数］をクリックします。

［OK］をクリックします。

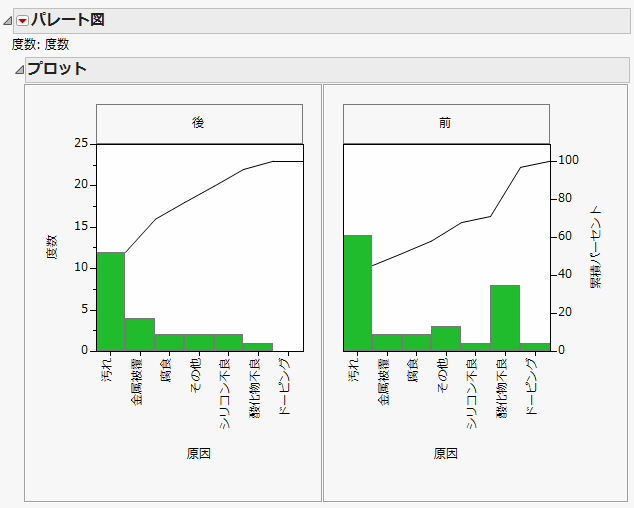

1元層別パレート図では、「洗浄」変数の値ごとにパレート図が隣り合わせに並んで表示されています（日本語版JMPにおいては、この図とは異なり、「前」が左側に「後」が右側に表示されます）。

どちらの図も、縦軸と横軸のスケールは同じです。左側の図の棒はY軸の値が降順になるように並べられ、それと同じ順序で右側のセルでも棒が並べられています。

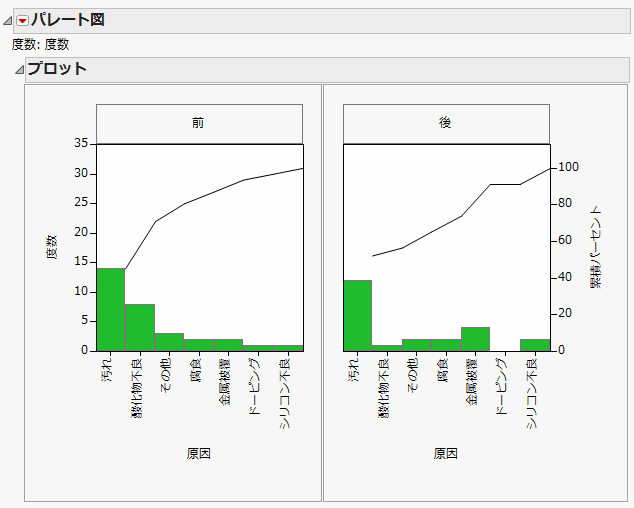

パレート図の並び順序を変更するには、左側の図のタイトル（「後」）をクリックし、右側の図のタイトル（「前」）にドラッグします。

2つの図を比較すると、洗浄後に「酸化物不良」が減少していることがわかりますが、図がセルの順序を変更した1元層別パレート図のように「前」と「後」という自然な順序で並んでいた方が（同時に「原因」もそれに合わせて並べられた方が）、解釈はより簡単になります。原因は、左側の図における度数の降順で並べられる点に注意してください。
