「ゴールプロット」は、変数ごとに、仕様限界で正規化した平均のシフトをX軸上、仕様限界で正規化した標準偏差をY軸上に示したものです。各変数が仕様に従っているかどうかをすばやく確認したいときに便利です。デフォルトでは、ゴールプロットには、全体シグマを使って計算された各列の点だけが表示されます。点の上にカーソルを置くと、変数名と、その点を計算するのに使用されたシグマの手法が表示されます。ゴールプロットの座標の計算の詳細については、第 “ゴールプロット”を参照してください。
「ゴールプロット」の点は、「ゴールプロットの要約テーブル」の行にもリンクされています。この「ゴールプロットの要約テーブル」では、各行が1つの工程列に対応しています。「ゴールプロット」上で点を選択して右クリックし、行の属性を適用することができます。この行の属性は、「ゴールプロットの要約テーブル」の行に適用されます。同様に、「ゴールプロットの要約テーブル」内で行の属性を適用すると、それが「ゴールプロット」に反映されます。この「ゴールプロットの要約テーブル」を表示するには、「工程能力分析」の赤い三角ボタンのメニューにある［ゴールプロットの要約テーブルを作成］を選択します。第 “ゴールプロットの要約テーブルを作成”を参照してください。
Ppkの各水準を示す色の表示／非表示を切り替えます。ゴールプロットを参照してください。［水準ごとに色を塗る］を選択すると、プロットに色のついた領域が現れます。色のついた領域は、次のような意味を持ちます。以下の説明において、pは「PpK」の下のボックスに入力されている値です。
|
–
|
|
–
|
|
–
|
緑色の領域は、2p < Ppk
|

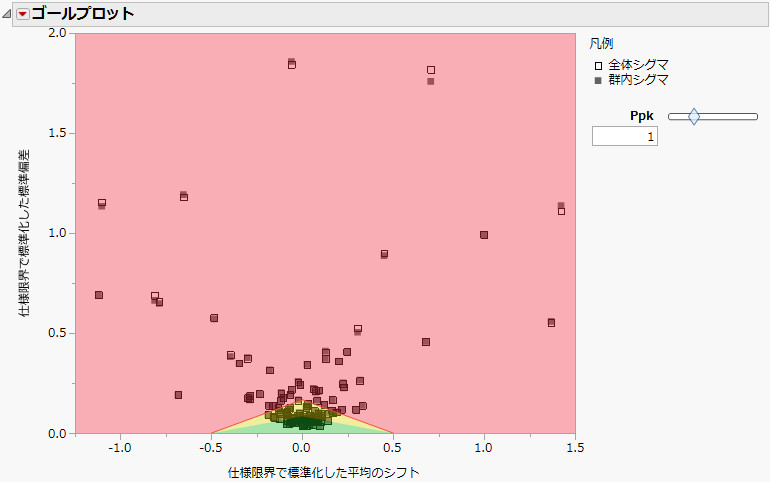

ゴールプロットは、「Semiconductor Capability.jmp」サンプルデータに関する「ゴールプロット」で、「ゴールプロット」の赤い三角ボタンのメニューから［水準ごとに色を塗る］と［群内シグマの点を表示］を選択した結果を示しています。
図11.11 ゴールプロット
