「Quality Control」フォルダ内の「Braces.jmp」データは、自動車を支える留め金具の各ケース内の不適合数を記録したものです。留め金具1ケースを、1検査単位（1ユニット）としています。ユニットサイズ（サブグループ標本のサイズ、検査単位の数）は、1日あたりに検査されるケースの個数で、日によって異なります。U管理図のようなU管理図を作成すると、1ケースあたりにおける留め金具の不適合数を監視することができます。上側管理限界と下側管理限界は、ユニットサイズによって異なります。
メモ: U管理図を作成する際に［工程能力］を選択すると、「一変量の分布」プラットフォームによってPoisson分布があてはめられ、Poisson分布に基づく工程能力分析が行われます。［工程能力］を使用する場合は、ユニットサイズが一定でなければなりません。
|
1.
|
|
2.
|
［分析］>［品質と工程］>［管理図］>［U］を選択します。
|
|
3.
|
「不適合数」を選択し、［工程］をクリックします。
|
|
4.
|
「日付」を選択し、［標本ラベル］をクリックします。
|
|
5.
|
「ユニットサイズ」を選択し、［ユニットサイズ］をクリックします。
|
|
6.
|
［OK］をクリックします。
|

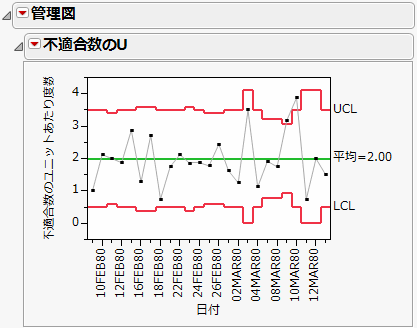

図4.24 U管理図
