「特性要因図」プラットフォームの起動

「特性要因図」プラットフォームを起動するには、[分析]>[品質と工程]>[特性要因図]を選択します。

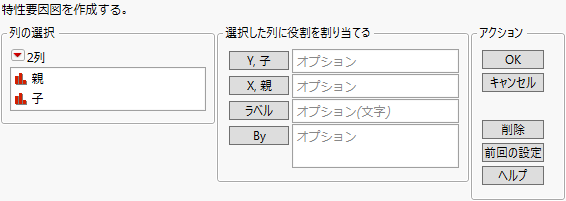

図14.4 「特性要因図」起動ウィンドウ

The Diagram Launch Window

「列の選択」の赤い三角ボタンのメニューのオプションについては、『JMPの使用法』の列フィルタメニューを参照してください。

ヒント: データテーブルに関係のない基本の特性要因図を作成するには、[Y, 子][X, 親]のフィールドを空にして[OK]をクリックします。その後、右クリックメニューのオプションを使ってノードを編集します。コンテキストメニューを参照してください。

Y, 子

親要因に影響を与えている子要因を表す列を指定します。

X, 親

子要因から影響を受けている親要因を表す列を指定します。

ラベル

[ラベル]列を指定すると、その列の値(テキスト)が特性要因図上にラベルとして表示されます。

By

[By]変数の列を指定すると、By変数の値ごとに個別の特性要因図が作成されます。
