管理図ビルダー: 対話型ワークスペース

管理図を対話的に作成するには、「列の選択」リストボックスに表示されている変数を、ゾーンにドラッグします。中央部に変数をドロップすると、連続尺度かカテゴリカルな変数かによって、配置先が自動的に決まります。

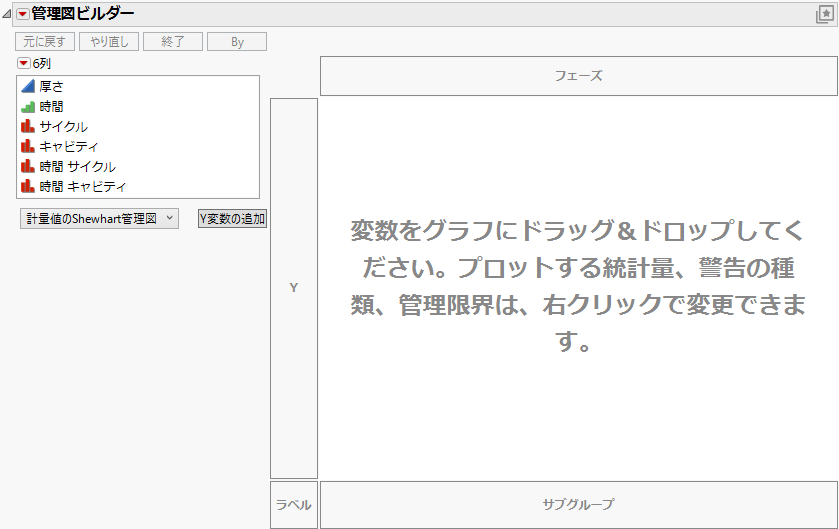

図3.4 対話的な管理図ビルダーのウィンドウ

「列の選択」の赤い三角ボタンのメニューのオプションについては、『JMPの使用法』の「列フィルタメニュー」を参照してください。

管理図ビルダーワークスペースには、次のようなゾーンがあります。

Y

工程変数を割り当てます。

ラベル

個々の測定値に対して、ラベルを割り当てます。このラベルは、各測定値に対して一意になっていなければいけません。ラベルはソートされず、データテーブルに表示されるのと同じ順序で横軸に表示されます。

サブグループ

サブグループ変数を割り当てます。複数の列を組み合わせてサブグループの水準を定義する場合は、「サブグループ」ゾーンに複数の変数を追加します。サブグループ変数を割り当てた場合、管理図上の各点は、サブグループごとに計算された要約統計量を表します。

フェーズ

（「まれなイベント」の管理図には使用できません。）フェーズ変数を割り当てます。［フェーズ］変数を割り当てると、管理限界がフェーズごとに計算されます。XBar-R管理図の例も参照してください。

部品

（短期操業管理図の場合のみ使用できます。）部品（part）や製品（product）を表す変数を割り当てます。この部品変数が割り当てられると、部品ごとに（もしくは製品ごとに）要約統計量が計算されます。そして、それらの要約統計量が、管理限界の計算に使用されます。

試行回数

（計数値管理図だけで表示されるゾーン。）計数値管理図において、ロットサイズを割り当てます。

最初の「管理図ビルダー」ウィンドウには、次のボタンがあります。

元に戻す

ウィンドウで行った直前の変更内容を元に戻します。

やり直し

ウィンドウを最初の状態に戻します。設定がすべてクリアされ、ゾーンに何も割り当てられていない状態に戻ります。

終了

ボタンと「列の選択」リストボックスが非表示になります。また、ドロップゾーンも非表示になります。この形式でグラフを他のプログラムにコピー&ペーストすれば、すぐにプレゼンテーションに利用できます。グラフを再び対話式に戻すには、「管理図ビルダー」の赤い三角ボタンをクリックし、開いたメニューから［設定パネルの表示］を選択します。

By

ここで指定した列の値ごとに、個別に分析が行われます。

計量値のShewhart管理図/計数値のShewhart管理図/短期操業管理図/まれなイベント

［計量値の
Shewhart管理図］・［計数値のShewhart管理図］・［短期操業管理図］・［まれなイベント］の中から管理図の種類を選択できます。［計数値のShewhart管理図］を選択した場合は、「試行回数」というゾーンが表示されます。［短期操業管理図］を選択した場合は、「部品」というゾーンが表示されます。

試行回数

（計数値管理図だけで表示されるゾーン。）計数値管理図において、ロットサイズを割り当てます。

Y変数の追加

現在の管理図と同じ種類の管理図が追加されます。そのとき、選択されている列が、新しい管理図の「Y」変数になります。

変数を管理図にドラッグすると、ウィンドウ左側にボタンやオプションが表示されます。それらを使用して、管理図の項目の表示／非表示を切り替えたり、項目を入れ替えたりすることができます（Figure 3.9）。それらの機能（「点」・「限界」・「警告」など）の多くは、管理図を右クリックすると呼び出されるメニューに表示されるオプション群と同じです。オプションパネルと右クリックメニューに用意されているオプションを参照してください。警告とルールの詳細については、テストおよびウェストガードルールを参照してください。
