그래프의 표식, 선, 텍스트 및 기타 항목 사용자 정의

JMP 그래프는 표식, 선, 텍스트 및 기타 그래픽 요소로 구성되며 이러한 요소를 사용자 정의할 수 있습니다. 예를 들어 산점도 행렬 그래프에서 이변량 그래프 중 하나의 데이터 점을 분홍색 단색 표식으로 강조 표시할 수 있습니다. 등고선 그림 그래프에서는 등고선의 너비를 늘리거나 투명도를 높일 수 있습니다.

예: 등고선 그림 사용자 정의

1. 도움말 > 샘플 데이터 폴더를 선택하고 Little Pond.jmp를 엽니다.

2. 테이블 패널에서 "Contour Plot" 스크립트 옆의 녹색 삼각형을 클릭합니다.

3. "Z에 대한 등고선 그림" 옆의 빨간색 삼각형을 클릭하고 영역 채우기를 선택 취소합니다.

그림 9.35 사용자 정의 전 등고선 그림

4. 그림을 마우스 오른쪽 버튼으로 클릭하고 사용자 정의를 선택합니다.

"그래프 사용자 정의" 창이 나타납니다.

5. 형태를 클릭합니다.

6. 선 너비를 2.0으로 변경합니다.

7. 선 색상 옆의 색상을 클릭하고 녹색 음영을 선택합니다.

8. 확인을 클릭합니다.

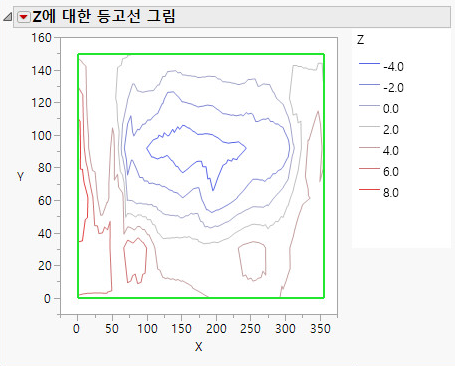

그림 9.36 사용자 정의된 등고선 그림

사용자 정의할 수 있는 그래픽 요소는 각 그래프에 따라 다릅니다. 예를 들어 관리도 그래프에는 세 가지 선 요소(하한, 상한 및 연결선)가 있습니다. 다른 그래프에서는 선 요소를 선 또는 사용자 선이라고 할 수 있습니다.

현재 그래프의 그래픽 요소를 사용자 정의하려면 다음 단계를 수행하십시오.

1. 그래프를 마우스 오른쪽 버튼으로 클릭하고 사용자 정의를 선택합니다.

2. 변경할 요소를 선택한 후 특성을 업데이트합니다.

변경 사항은 그래프에 즉시 표시됩니다.

3. 확인을 클릭하여 변경 사항을 현재 그래프에 저장합니다.

참고: 사용자 정의 설정은 범례에 표시된 설정을 재정의하지 않습니다. 예를 들어 막대 차트의 채우기 영역을 빨간색으로 설정할 경우 범례가 파란색이면 범례는 파란색으로 유지됩니다.

각 요소에 선 색상, 표식 스타일 및 크기, 텍스트 스타일 등에 대한 특성이 포함될 수 있습니다. 일반적인 특성은 다음과 같습니다.

선 색상

선 색상을 변경합니다. 창에서 색상을 클릭하여 선택합니다. 더 많은 색상 중에서 선택하려면 마우스 오른쪽 버튼을 클릭합니다.

선 스타일

선 스타일을 변경합니다. 다섯 가지 스타일 중 하나를 클릭하여 선택합니다.

선 너비

선 너비를 변경합니다. 상자를 클릭하고 원하는 선 너비를 포인트 단위로 입력합니다.

표식

표식 셰이프를 변경합니다. 표식에 대한 자세한 내용은 JMP 그래프에서 표식 사용에서 확인하십시오.

표식 크기

표식 크기를 변경합니다.

화살표

선의 시작점, 끝점 또는 양쪽에 화살촉을 추가하거나 어느 쪽에도 추가하지 않습니다.

적합선

선의 색상, 너비 또는 스타일을 변경합니다.

텍스트 색상

텍스트 색상을 변경합니다.

글꼴

텍스트의 글꼴, 스타일 및 크기(포인트)를 변경합니다.

텍스트 스타일

텍스트 맞춤을 가운데 맞춤, 왼쪽 맞춤 또는 오른쪽 맞춤으로 변경합니다. 채우기 옵션은 선택한 색상을 배경에 적용합니다.

채우기 색상

상자 그림 및 적합 신뢰 영역 같은 개체의 색상을 변경합니다.

채우기 패턴

채우기 개체의 패턴을 변경합니다.

투명도

표식 또는 라벨의 투명도를 변경합니다. 그래프에 표식(점)을 그리려면 투명도 수준을 입력합니다. 불투명도는 0(완전 투명)부터 1(불투명)까지입니다. 표식 투명도 변경에 대한 자세한 내용은 표식 투명도 지정에서 확인하십시오.

자르기 셰이프

선택한 개체(등고선 등)를 선택한 자르기 셰이프를 기준으로 경계를 따라 자릅니다. 그러면 개체를 구성하는 표시 세그먼트가 맵의 경계와 일치하게 됩니다. 경계의 일부분 위에 있는 개체만 표시하려면 하위 경계를 선택합니다. 예를 들어 뉴욕에 있는 개체만 표시할 수 있습니다.

자르기 셰이프 옵션 정보

그래픽 요소(참조선, 격자선 및 등고선 같은 표시 세그먼트)를 지도의 경계에 따라 자를 수 있습니다. "그래프 사용자 정의" 창에서는 셰이프를 자르기 위한 기준 경계를 선택할 수 있는 "자르기 셰이프" 옵션을 제공합니다. Figure 9.37에서는 미국 지도에 따라 자른 참조선을 보여 줍니다.

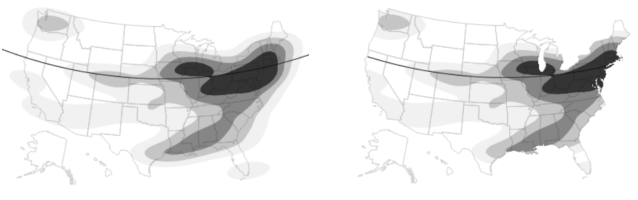

그림 9.37 자르지 않은 참조선(왼쪽)과 자른 참조선(오른쪽)

팁:

• Figure 9.37에 표시된 맵을 생성하는 예는 그래프 분석의 “Maps”에서 확인하십시오.

• "사용자 정의" 창의 "자르기 셰이프" 옵션은 지도 경계를 따라 등고선을 자르는 용도로도 설정됩니다. 자세한 내용은 자르기 셰이프에서 확인하십시오.

• 스크립팅 시 행렬 또는 문자열로 자르기 경로를 지정하는 등의 추가 옵션을 사용할 수 있습니다. 자세한 내용은 Scripting Guide의 “Clip Display Segs in Graphics”에서 확인하십시오.

그래픽 요소에 대한 스크립트 생성

그래픽 요소를 사용자 정의할 수 있을 뿐만 아니라 요소를 추가하는 JSL 스크립트를 작성할 수도 있습니다. 이러한 스크립트는 그래프를 표시할 때 실행됩니다. 스크립트를 처음부터 작성할 수도 있고, 새 스크립트 추가 버튼 을 클릭하여 액세스할 수 있는 다음과 같은 명령 및 스크립트 목록에서 선택할 수도 있습니다.

• 단일 JSL 명령을 삽입하려면 "템플릿" 목록을 사용합니다. 예를 들어 "Polygon" 옵션은 Polygon 명령을 삽입합니다. 밑줄로 둘러싸인 텍스트는 점 값의 자리 표시자이며, 사용자가 이를 원하는 값으로 바꿔야 합니다.

Polygon([_x0_, _x1_, ... ], [_y0_, _y1_, ...]);

• 버블 그림 및 사인파 같은 요소를 생성하는 스크립트를 삽입하려면 "샘플" 목록을 사용합니다. 이 목록에서 "다각형" 샘플 스크립트는 Transparency, Fill Color 및 Polygon 값의 예를 보여 주며, 사용자가 이를 원하는 값으로 바꿔야 합니다.

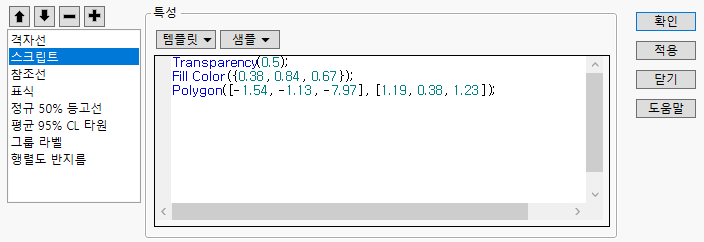

그림 9.38 다각형 샘플 스크립트

일부 그래프의 경우 그래픽 요소를 생성하는 JSL을 볼 수 있습니다. Figure 9.39에서는 판별 분석 그래프의 "그룹 라벨" 스크립트를 보여 줍니다. 이 스크립트는 그룹 라벨의 표식 및 텍스트를 정의합니다. 이 기본 제공 스크립트에 포함된 명령은 수정하거나 삭제할 수 없습니다. "템플릿" 또는 "샘플" 목록에서 명령을 삽입할 수 있지만 창 내부를 클릭하여 새 명령을 입력할 수는 없습니다.

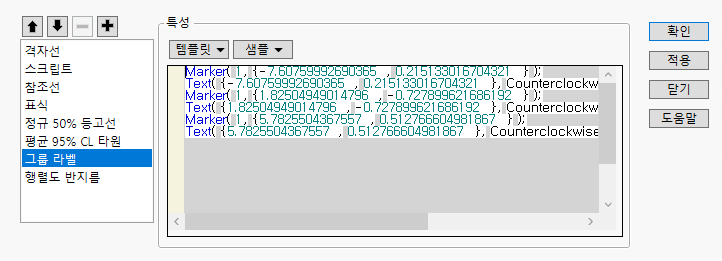

그림 9.39 그룹 라벨을 생성하는 JSL의 예

JSL에 대한 자세한 내용은 Scripting Guide 및 JSL Syntax Reference에서 확인하십시오.

그래픽 스크립트를 생성하려면 다음 단계를 수행하십시오.

1. 그래프를 마우스 오른쪽 버튼으로 클릭하고 사용자 정의를 선택합니다.

2. 새 스크립트 추가 버튼()을 클릭하여 새 스크립트를 생성합니다.

기본 이름 "스크립트"가 강조 표시됩니다.

3. 기본 이름이 강조 표시된 상태에서 보다 구분하기 쉬운 이름을 입력한 후 Enter 키를 누릅니다. 이미 커서를 이동해서 해당 이름이 더 이상 강조 표시되어 있지 않은 경우에는 "스크립트"를 두 번 클릭한 후 새 이름을 입력합니다.

4. 다음 중 하나 이상을 수행합니다.

– "특성" 창에 JSL을 입력합니다.

– "템플릿" 목록에서 JSL 명령을 하나 이상 선택하고 자리 표시자 텍스트를 변경합니다. 예를 들어 "Pen Color" 옵션을 "blue"에서 "red"로 변경합니다.

– "샘플" 목록에서 샘플 스크립트를 하나 이상 선택하고, 필요한 경우 업데이트합니다.

5. (선택 사항) 창을 닫지 않고 변경 사항으로 그래프를 업데이트하려면 적용을 클릭합니다. 다른 특성을 변경할 때와 달리 스크립트 변경 사항은 적용 또는 확인을 클릭해야만 적용됩니다.

6. 확인을 클릭하여 변경 사항을 저장합니다.

다음 중 하나가 발생합니다.

– 생성한 요소가 그래프에 표시됩니다.

– 스크립트에 오류가 있는 경우 오류 메시지가 나타납니다. 이 경우 보기 > 로그를 선택하여 오류를 자세히 확인하고 스크립트를 수정합니다.

생성한 스크립트를 삭제하려면 스크립트를 선택한 후 선택한 개체 삭제 버튼()을 선택합니다.

그래픽 요소의 그리기 순서 변경

그래픽 요소는 목록에 나열된 순서대로 그려집니다. 목록의 첫 번째 요소는 가장 먼저 그려지므로 다른 모든 그래픽 요소보다 뒤쪽에 표시됩니다. 한 요소가 다른 요소를 가리는 경우 요소 순서를 조정하여 재배열할 수 있습니다.

그래픽 요소를 재배열하려면

1. 그래프를 마우스 오른쪽 버튼으로 클릭하고 사용자 정의를 선택합니다.

2. 이동할 요소를 선택합니다.

3. 요소가 원하는 그리기 순서로 설정될 때까지 그리기 순서에서 위로 이동 버튼() 또는 그리기 순서에서 아래로 이동 버튼()을 한 번 이상 클릭합니다.

4. 확인을 클릭합니다.

사용자 정의 설정 저장

그래프의 사용자 정의 설정은 현재 그래프에 적용되며 분석을 다시 실행할 때도 사용됩니다. 나중에 사용자 정의 설정으로 그래프를 다시 생성하려면 빨간색 삼각형 메뉴에서 스크립트 저장을 선택한 후 저장 옵션 중 하나를 선택합니다. 예를 들어 스크립트를 데이터 테이블에 저장하여 해당 스크립트를 실행할 때마다 사용자 정의한 특성을 적용할 수 있습니다. 자세한 내용은 JMP 분석을 스크립트로 저장에서 확인하십시오.

사용자 정의 복사

그래프의 사용자 정의를 다른 그래프에 복사할 수 있습니다. 그러면 색상이 적용된 텍스트 또는 선과 같이, 생성되거나 수정된 모든 개체를 다른 그래프에 붙여 넣을 수 있습니다.

그래프의 선을 다른 그래프에 복사하는 방법은 그래프 내용 복사 및 붙여넣기에서 확인하십시오.

다른 개체를 복사하려면

1. 사용자 요소가 있는 그래프를 마우스 오른쪽 버튼으로 클릭하고 편집 > 사용자 정의 복사를 선택합니다.

2. 대상 그래프를 마우스 오른쪽 버튼으로 클릭하고 편집 > 사용자 정의 붙여넣기를 선택합니다.

해당 개체가 현재 그래프에 나타나고 사용자 정의 요소 목록에 추가됩니다.

참고:

• Ctrl 키를 누른 채로 클릭하여 붙여 넣으면 유사한 모든 그래프에 사용자 정의를 붙여 넣을 수 있습니다.

• 사용자 정의 복사 기능은 사용자가 추가하거나 수정한 요소만 복사합니다. 그래프의 다른 내용은 복사하지 않습니다.
