T 차트의 예

이 예에서는 팬 제조 공정의 데이터를 탐색하기 위해 관리도 빌더의 대화식 작업 영역을 사용하여 T 차트를 생성합니다. 첫 번째 열은 연소된 각 팬을 식별합니다. 두 번째 열은 각 연소 사이의 시간을 식별합니다.

T 차트는 마지막 사건 이후 경과한 시간을 측정하는 데 사용됩니다. 자세한 내용은 희귀 사건 관리도에서 확인하십시오.

1. 도움말 > 샘플 데이터 폴더를 선택하고 Quality Control/Fan Burnout.jmp를 엽니다.

2. 분석 > 품질 및 공정 > 관리도 빌더를 선택합니다.

3. Hours between Burnouts을 Y 역할로 드래그합니다.

4. Burnout을 부분군 역할로 드래그합니다.

그림 3.35 Hours Between Burnouts(연소 사이 시간)의 개별값 및 이동 범위 차트

5. 드롭다운 목록에서 Shewhart 계량형 대신 희귀 사건을 선택합니다.

6. "한계" 아래의 시그마를 음이항에서 Weibull로 변경합니다.

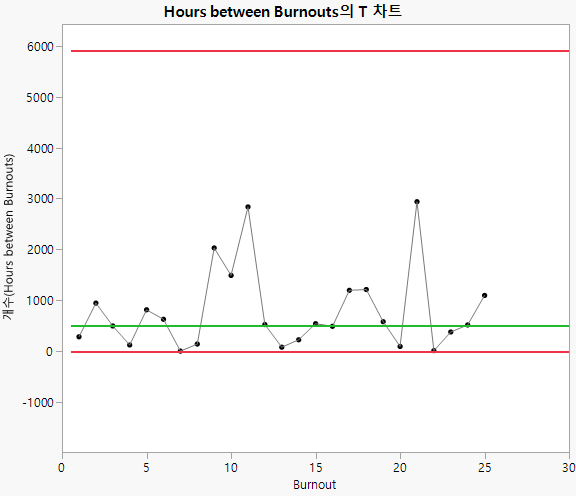

그림 3.36 Hours Between Burnouts(연소 사이 시간)의 T 차트

T 차트에서 모든 점이 관리 한계 내에 있는 것으로 나타납니다. 개별값 및 이동 범위 차트는 한계가 너무 좁아서 분석에 적합하지 않았습니다.
