설계 공간 비율 그림

"설계 비교" 보고서의 "설계 공간 비율 그림"은 설계 공간에서 상대 예측 분산이 특정 값 미만이 되는 비율을 보여 줍니다.

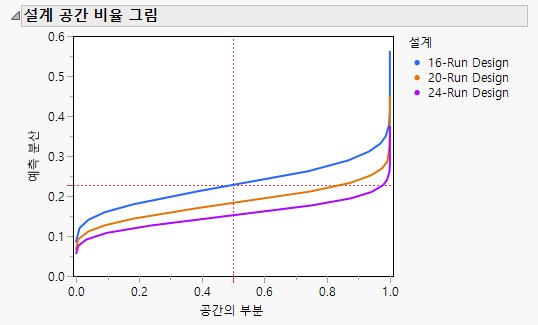

그림 17.16 세 가지 설계에 대한 설계 공간 비율 그림

Figure 17.16에서는 런 크기가 다른 설계 비교의 예에서 생성한 세 가지 설계에 대한 "설계 공간 비율 그림"을 보여 줍니다. 다음 사항에 유의하십시오.

• 그림의 X 축은 설계 공간의 비율을 나타냅니다(0 ~ 100% 범위).

• Y 축은 상대 예측 분산 값을 나타냅니다.

• 주어진 곡선에 있는 (x, y) 점의 경우 x 값은 분산이 y보다 작거나 같은 설계 공간의 비율입니다.

• 빨간색 점선 십자기호는 설계 공간의 50%에서 참조 설계에 대한 상대 예측 분산의 경계를 이루는 값을 표시합니다.

Figure 17.16에서는 24회 런 설계의 상대 예측 분산이 다른 두 설계에 비해 균등하게 작다는 것을 보여 줍니다. 20회 런 설계의 예측 분산은 16회 런 설계보다 균등하게 작습니다. 빨간색 점선 십자기호는 설계 공간의 약 50%에 대해 20회 런 설계의 상대 예측 분산이 약 0.23 미만임을 나타냅니다.

십자기호 도구를 사용하여 "공간 비율" 값에 해당하는 최대 상대 예측 분산을 찾을 수 있습니다. 예를 들어 십자기호 도구를 사용하여 24회 런 설계에 대한 예측 분산 값의 90%가 약 0.20 미만인지 확인하십시오.

참고: 설계 공간 비율 그림을 구성할 때 설계 공간의 몬테카를로 표집이 사용되므로 같은 설계에 대한 그림이 약간 다를 수 있습니다.
