게이지 R&R 보고서
계량형 차트 플랫폼의 "게이지 R&R" 보고서는 작업자 및 부품의 게이지 연구를 위해 해석되는 변동 측도를 보여 줍니다. 게이지 R&R 보고서는 전체 버전과 축소 버전이 있습니다. 축소 게이지 R&R 보고서를 생성하려면 파일 > 환경 설정 > 플랫폼 > 계량형 차트 > 축소 게이지 R&R 보고서를 선택합니다.
그림 6.7 전체 게이지 R&R 보고서의 예

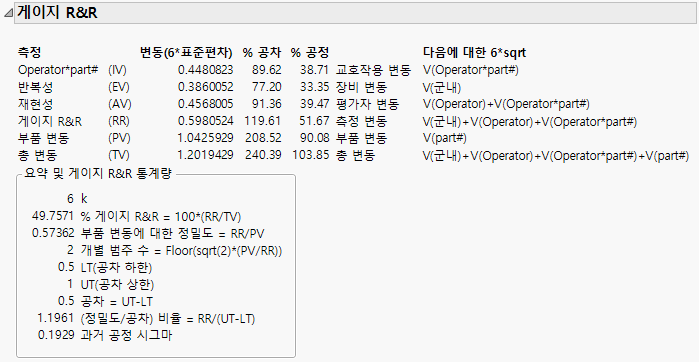

그림 6.8 축소 게이지 R&R 보고서의 예
게이지 R&R 보고서의 테이블에는 다음 정보가 포함됩니다.
측정 소스
변동에 대한 측정 소스를 정의합니다.
변동(k*표준편차)
시그마 승수 k의 값으로 척도화된 분산 성분 합의 제곱근입니다.
% 공차
(공차 범위 또는 공차 하한 및 상한 값을 지정한 경우에만 사용 가능) 100*(변동/공차)로 계산되는 공차의 백분율(%)을 제공합니다.
% 공정
(과거 공정 시그마를 지정한 경우에만 사용 가능) 100*(변동/(k*과거 시그마))로 계산되는 공정의 백분율(%)을 제공합니다.
다음에 대한 k*sqrt
분산 성분 합을 계산하는 방법에 대한 설명입니다.
참고: 게이지 R&R 보고서에 열을 추가하려면 열 머리글을 마우스 오른쪽 버튼으로 클릭하고 열을 선택합니다.
"게이지 R&R" 보고서에는 "요약 및 게이지 R&R 통계량" 섹션도 포함되어 있습니다. 여기에는 지정된 값, 요약 및 기타 통계량이 포함됩니다. 공차 범위나 공차 하한 및 상한 값을 지정한 경우 공차 대 정밀도 비율이 이 섹션에 포함됩니다. 이 비율은 게이지 변동으로 인해 손실된 공차 또는 공정 능력 구간의 비율을 나타냅니다. 총 변동 중 측정 변동의 백분율을 나타내는 % 게이지 R&R 값도 이 섹션에 표시됩니다. Table 6.2에서는 Barrentine(1991)이 제안한 측정 변동 백분율에 대한 지침을 보여 줍니다.
< 10% | 우수 |
11% ~ 20% | 양호 |
21% ~ 30% | 조건부 허용 |
> 30% | 부족 |
게이지 R&R에 대한 분산 성분
"게이지 R&R" 보고서의 "게이지 R&R에 대한 분산 성분" 테이블에는 모형의 여러 분산 성분이 포함됩니다. 이러한 분산 성분은 게이지 R&R 보고서의 초기 테이블에서 변동을 계산하는 데 사용됩니다.
