목표 그림
"공정 능력" 보고서의 "목표 그림"에는 각 변수에 대한 다음 값이 표시됩니다.
• 규격으로 정규화된 평균 변화 - 가로 축
• 규격으로 정규화된 표준편차 - 세로 축
"목표 그림"을 사용하면 변수가 규격 한계에 적합한 정도를 빠르게 요약하여 볼 수 있습니다. 기본적으로 "목표 그림"에는 각 열에 대해 전체 표준편차를 사용하여 계산된 점만 표시됩니다. 각 점을 커서로 가리키면 해당 점을 계산하는 데 사용된 표준편차 방법 및 변수 이름을 볼 수 있습니다. 목표 그림의 좌표 계산에 대한 자세한 내용은 목표 그림에 대한 통계 상세 정보에서 확인하십시오.
참고: 정규 분포를 제외한 다른 분포를 사용하는 공정 변수는 목표 그림에 표시되지 않습니다.
목표 그림 점
목표 그림의 점은 행이 아니라 열에 해당합니다. 목표 그림에서 점을 선택하면 데이터 테이블에서 해당 열이 선택됩니다. 공정 중요도 값을 지정하면 중요도에 따라 목표 그림의 점 크기가 조정됩니다.
목표 그림의 점을 커서로 가리키면 해당 공정에 대한 관리도를 볼 수 있습니다. 관리도를 클릭하면 해당 관리도와 공정 능력 보고서가 포함된 관리도 빌더가 시작됩니다.
참고: 비편향 합동 표준편차를 공정의 그룹 내 변동 통계량으로 선택한 경우에는 해당 공정에 대한 관리도를 사용할 수 없습니다.
목표 그림의 점은 목표 그림 요약 테이블의 행에도 연결되며, 이 테이블의 각 행은 열에 해당합니다. 목표 그림에서 점을 선택하고 마우스 오른쪽 버튼을 클릭한 후 행 상태를 적용할 수 있습니다. 이러한 행 상태는 목표 그림 요약 테이블의 행에 적용됩니다. 목표 그림 요약 테이블에서 적용하는 행 상태는 목표 그림에 반영됩니다. 이 테이블을 표시하려면 "공정 능력"의 빨간색 삼각형 메뉴에서 "목표 그림 요약 테이블 생성"을 선택합니다. 자세한 내용은 목표 그림 요약 테이블 생성에서 확인하십시오.
팁: 목표 그림에서 점을 숨길 경우 목표 그림 요약 테이블에서 해당 행 상태를 변경하여 점을 다시 표시할 수 있습니다.
목표 그림 삼각형
목표 그림의 아래쪽 가운데에 목표 그림 삼각형이 나타납니다. 그림 오른쪽의 슬라이더를 사용하여 그림에서 목표 삼각형 크기를 조정할 수 있습니다.
기본적으로 Ppk 슬라이더와 그 아래의 값은 Ppk = 1로 설정됩니다. 정규 분포를 사용하는 경우 이 값은 부적합 비율(0.0027)에 가깝습니다. 목표 삼각형은 상자에 표시된 Ppk를 나타냅니다. Ppk 값을 변경하려면 슬라이더를 움직이거나 상자에 숫자를 입력합니다.
JMP에서는 기본적으로 Ppk 값을 기반으로 목표 그림을 제공합니다. 파일 > 환경 설정 > 플랫폼 > 공정 능력에서 이 환경 설정을 변경할 수 있습니다. "AIAG(Ppk) 라벨" 환경 설정을 선택하지 않으면 목표 그림 오른쪽의 슬라이더 라벨을 포함하여 모든 Ppk 라벨이 Cpk 라벨로 변경됩니다.
목표 그림 옵션
"목표 그림"의 빨간색 삼각형 메뉴에는 다음 옵션이 포함되어 있습니다.
군내 표준편차 점 표시
군내 표준편차 추정값을 사용하여 계산된 점을 표시하거나 숨깁니다.
군내 또는 군간-군내 표준편차 점 표시
(시작 창에서 하나 이상의 공정에 대해 "군간-군내 공정 능력 계산"을 선택한 경우에만 사용 가능) 군내 표준편차 추정값 또는 군간-군내 표준편차 추정값(지정된 경우)을 사용하여 계산된 점을 표시하거나 숨깁니다.
전체 표준편차 점 표시
전체 표준편차 추정값을 사용하여 계산된 점을 표시하거나 숨깁니다.
음영 수준
Ppk 수준 음영을 표시하거나 숨깁니다(Figure 9.11). "음영 수준"을 선택하면 음영 영역이 그림에 나타납니다. 음영 영역은 p와 Ppk 사이의 관계에 따라 달라지며, 이때 p는 Ppk 아래의 상자에 표시된 값을 나타냅니다.
– 빨간색 영역의 점은 Ppk < p입니다.
– 노란색 영역의 점은 p < Ppk < 2p입니다.
– 녹색 영역의 점은 2p < Ppk입니다.
군내 표준편차 점 라벨
군내 표준편차 추정값을 사용하여 계산된 점의 라벨을 표시하거나 숨깁니다.
군내 또는 군간-군내 표준편차 점 라벨
(시작 창에서 하나 이상의 공정에 대해 "군간-군내 공정 능력 계산"을 선택한 경우에만 사용 가능) 군내 표준편차 추정값 또는 군간-군내 표준편차 추정값(지정된 경우)을 사용하여 계산된 점의 라벨을 표시하거나 숨깁니다.
전체 표준편차 점 라벨
전체 표준편차 추정값을 사용하여 계산된 점의 라벨을 표시하거나 숨깁니다.
결함 비율 등고선
지정된 결함 비율을 나타내는 등고선을 표시하거나 숨깁니다.

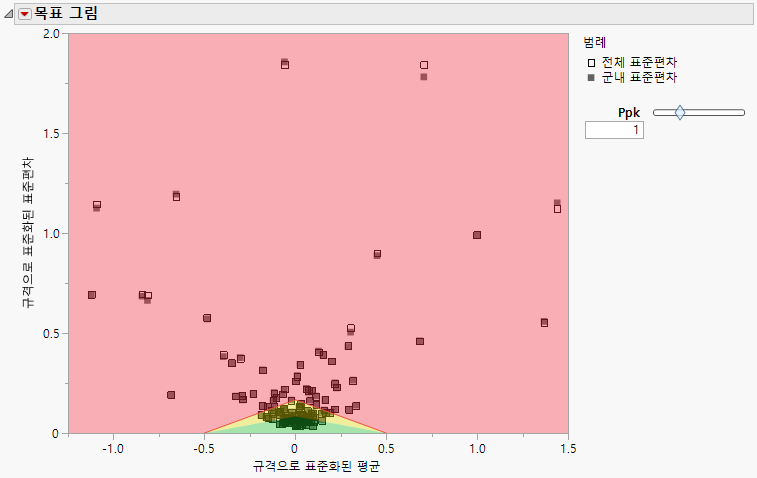

Figure 9.11에서는 Semiconductor Capability.jmp 샘플 데이터 테이블의 전체 데이터 집합에 대해 "목표 그림"의 빨간색 삼각형 메뉴에서 "음영 수준" 및 "군내 표준편차 점 표시"를 선택한 후 표시되는 목표 그림을 보여 줍니다.
그림 9.11 목표 그림
단측 또는 결측 규격 한계
열의 규격 한계가 하나뿐인 경우 표식과 색상은 다음과 같은 방식으로 사용됩니다.
• USL(규격 상한)만 지정된 경우 목표 그림의 점은 오른쪽을 가리키는 삼각형으로 나타나고 파란색으로 표시됩니다.
• LSL(규격 하한)만 지정된 경우 목표 그림의 점은 왼쪽을 가리키는 삼각형으로 나타나고 빨간색으로 표시됩니다.
• 하나 이상의 공정에 규격 상한만 있는 경우 목표 삼각형의 오른쪽 절반이 파란색입니다.
• 하나 이상의 공정에 규격 하한만 있는 경우 목표 삼각형의 왼쪽 절반이 빨간색입니다.
규격 상한만 있는 공정은 파란색으로 나타나며 목표 삼각형의 파란색(오른쪽)과 비교해야 합니다. 규격 하한만 있는 공정은 빨간색으로 나타나며 목표 삼각형의 빨간색(왼쪽)과 비교해야 합니다. 점 좌표를 계산하는 방법에 대한 자세한 내용은 목표 그림에 대한 통계 상세 정보에서 확인하십시오.
