图例选项

图例由线条、填充颜色和梯度之类的项构成。每个项都有自己的一组属性,可使用右击菜单或“图例设置”窗口更改这些属性。

要更改图例设置或恢复初始设置,请右击图例右侧或标题(若适用)。要撤销最近对图例进行的更改,请点击“撤销”。

提示:若同时具有一个叠加变量和一个颜色变量,则颜色变量水平将由图例中的圆形颜色图标显示。

图例设置

更改图形元素(线、直条等)的特定方面(如,颜色、填充、透明度和梯度)。您还可以向图例添加标题。请参见“图例设置”窗口

恢复图例

将图例恢复为其初始设置。

移动图例

要移动图例的位置,请点击“图形生成器”红色小三角并选择图例位置。图例默认显示在右侧,但您可以将其移至图形底部或图形内部左侧或右侧的位置。

要令图例垂直或水平显示,请在“图例设置”窗口中更改“项方向”。

“图例设置”窗口

通过“图例设置”窗口更改图例的各个方面。

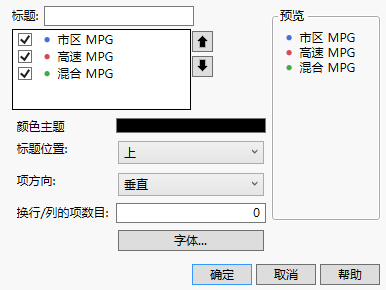

图 3.45 使用 Hybrid Fuel Economy.jmp 的“图例设置”窗口的示例

Image shown here

标题

图例的名称。

复选框

显示或隐藏图例中的项。JMP 隐藏看起来冗余的项,但您可以通过选定这些项令其显示出来。若图例有大量条目,有些可能隐藏在“图形生成器”窗口中以确保为图形留出足够的空间。不过,所有条目都显示在这里,所以您可以选择希望显示的条目。要选择或取消选择所有条目,请右击并选择切换复选框

上箭头和下箭头

更改图例中项的顺序。

颜色主题

选择不同的颜色主题。有关颜色主题的详细信息,请参见《使用 JMP》中的创建颜色主题

标题位置

将图例标题置于图例中项的上部或左侧。

项方向

水平或垂直显示图例。

换行/列的项数目

将图例设置为 n 项高(若为垂直)或 n 项宽(若为水平)。

字体

更改字体类型、样式和大小。

预览

显示对图例的更改。

确定

提交对图例的更改。

取消

取消对图例的更改。

帮助

打开联机帮助。

离散或连续图例项

图例可列出离散值或显示连续值的尺度:

离散图例可包含分类变量水平或变量列表。

连续图例描述一定范围内的数值的颜色强度尺度。

右击以上任一图例中的项可查看以下选项:

线条颜色

(仅限离散图例)更改与项目关联的元素的颜色。

标记

更改与项目关联的标记的类型。

标记大小

更改与项目关联的标记的大小。

模式或样式

更改与项目关联的元素的填充或模式。

线条粗细

更改与项目关联的线条的粗细。

填充颜色

为等高线分配一种颜色。

按主题着色

按颜色主题中的水平对多个等高线着色。该选项为密度等高线设置线条颜色和填充颜色。

透明度

更改标记或标签的透明度。输入在图形上绘制标记(点)的透明度水平。不透明度的范围介于 0(清晰)到 1(不透明)之间。

梯度

(仅限连续图例)更改梯度设置。请参见梯度设置

密度梯度

(仅等高线元素)按以下方式更改梯度颜色:

渐变为白色

最高密度等高线使用填充颜色,颜色在密度变低时渐变为白色。

渐变为灰色

最高密度等高线使用填充颜色,颜色在密度变低时渐变为灰色。

全色

密度等高线使用预定义或定制的颜色主题和全色控制。

梯度透明度

(仅等高线元素)按以下方式更改梯度透明度:

密度等高线对所有水平都使用一种透明度水平。

线性

密度等高线在密度变低时逐渐变得更透明。

恢复

恢复默认设置



梯度设置

您可以更改“梯度设置”窗口中的梯度图例的各个方面。

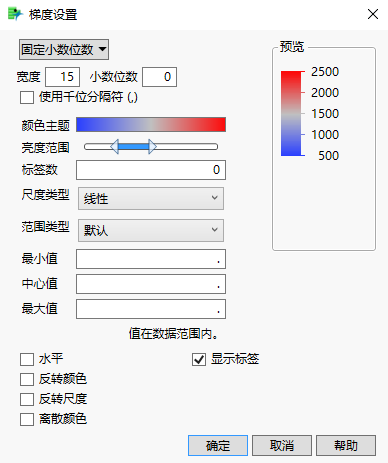

图 3.46 “梯度设置”窗口

Image shown here

要设置图例中标签的格式,请使用该菜单、“宽度”框和“小数位数”框,以及该窗口左上角的使用千位分隔符 (,) 复选框。

颜色主题

更改颜色主题或定义定制颜色主题。有关颜色选项的详细信息,请参见《使用 JMP》中的创建颜色主题

亮度范围

设置梯度颜色的强度范围。

标签数

指定图例的标签数。值为 0 则提供默认的标签数。

尺度类型

设置梯度颜色的尺度。在“最大值”选项下面查找关于尺度类型的说明。

线性

尺度在“最小值”与“中心”值之间以及“中心”值与“最大值”之间是分段线性的。这是默认尺度。

分位数

对于图例所表示的变量的分位数,尺度是分段线性的。

标准差

图例范围细分为由标准差增量确定的均值的偏移。尺度在这些偏移设置之间是分段线性的。偏移数由“标签数”确定。

对数

对于图例所表示的值的对数,尺度是线性的。

对数剩余偏差

对于图例所表示的值的以 10 为底的对数的剩余偏差,尺度是线性的。

范围类型

设置图例值的范围。

默认

除非您指定了“最小值”和“最大值”,否则最小值和最大值包含数据范围并且选定适当的取修约值。

精确数据范围

最小值和最大值是数据的精确最小值和最大值,或是您指定为“最小值”和“最大值”的值。

中间 90%

最小值和最大值分别是第 5 分位数和第 95 分位数,或是您指定为“最小值”和“最大值”的值。该选项可防止离群值。

最小值,中心值,最大值

指定用于图例尺度的最小值、中间值和最大值。

注意:这些值可覆盖“范围类型”值。

水平

将图例的方向改为水平。

反转颜色

在颜色方案中反转颜色。

反转尺度

反转颜色方案的尺度。

离散颜色

将颜色方案从连续梯度改为具有离散颜色的不连续梯度。

显示标签

显示或隐藏图例标签。
