质量和过程方法 > 传统控制图 > 保存和检索限值
发布日期: 11/15/2021

保存和检索限值

JMP 可对控制图使用以前设定的控制限:

上控制限和下控制限,以及中心线值。

用于计算限值的参数(比如均值和标准差等)。

控制限或限值参数值必须位于 JMP 数据表(称为限值表)中,或者作为列属性存储在过程列中。指定控制图命令后,您可以使用控制图启动窗口中的获取限值按钮检索“限值表”。

提示:要一次性向若干列添加规格限,请参见“管理规格限”实用工具

最简单的“限值表”创建方法是保存“控制图”平台计算的结果。每个控制图对应的红色小三角菜单中的保存限值命令可自动保存样本值中的限值。表中保存的数据类型随着分析窗口中的控制图类型而变化。您还可以使用来自任意源的值并自行创建“限值表”。

所有“限值表”都必须具有:

用于标识每行的特殊关键字列。

每个变量有一列,这些变量的值为已知的标准参数或限值。该列名必须与“控制图”平台要分析的数据表中的相应过程变量名相同。

下表说明了针对传统控制图和用“控制图生成器”创建的图的限值关键字及其关联的控制图。

表 12.1 限值表关键字及相应图表和含义

关键字

适用图表

含义

_KSigma

全部,“控制图生成器”和“V 形模板 CUSUM”除外

使用统计量标准差倍数计算控制限;若限值用 alpha 水平表示,则设置为缺失

_Alpha

全部,控制图生成器除外

用于计算控制限的 I 类误差概率

_Range Span

IM、MR、MMR

用于计算移动极差的连续测量值数。不适用于“控制图生成器”平台,在该平台中极差跨度始终等于 2。

_Sample Size

全部,Levey-Jennings 和预先汇总除外

子组大小

_Std Dev

均值、R、S、IM、MR、G、T、V 形模板 CUSUM 和 Levey-Jennings

已知过程标准差

_U

C、U

已知每单位不合格事件的平均数

_P

NP、P

已知平均不良率值

_LCL_UCL

均值、IM、P、NP、C、U、G、T 和 Levey-Jennings

均值图、单个测量值图、任何计数图或稀有事件图的下控制限和上控制限

_AvgR

R、MR

平均极差或平均移动极差

_LCLR_UCLR

R、MR

R 图或 MR 图的下控制限

R 图或 MR 图的上控制限

_AvgS_LCLS_UCLS

S

S 图的平均标准差、上控制限和下控制限

_AvgR_PreMeans

_AvgR_PreStdDev

_LCLR_PreMeans

_LCLR_PreStdDev

_UCLR_PreMeans

_UCLR_PreStdDev

_Avg_PreMeans

_Avg_PreStdDev

_LCL_PreMeans

_LCL_PreStdDev

_UCL_PreMeans

_UCL_PreStdDev

IM、MR

基于预先汇总组均值或标准差的均值、上控制限和下控制限。

_Data Units

_Two Sided

_Headstart

_Beta

_Delta

V 形模板 CUSUM

V 形模板 CUSUM 图的规格

您可以将限值保存在新数据表中或另存为响应列的属性。若使用在新表中命令保存控制限,写入该表的限值关键字取决于当前显示的图表类型。

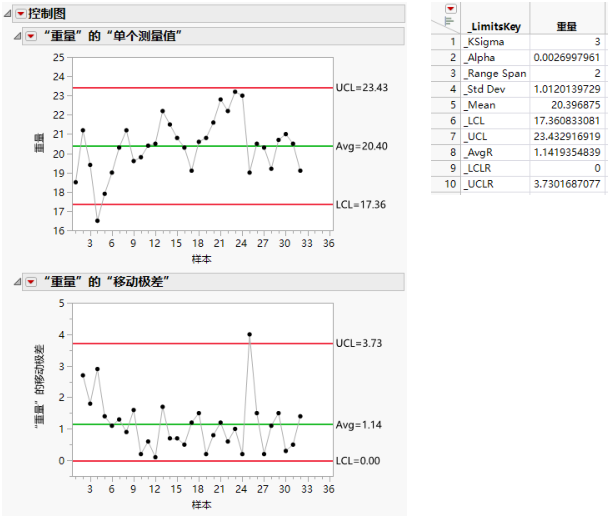

图 12.16 显示了使用 Coating.jmp 将控制限保存至数据表的示例。包含值 _Mean_LCL_UCL 的行用于单个测量值图。带有 R 后缀的值(_AvgR_LCLR _UCLR)用于移动极差图。若使用该“限值表”再次创建这些图,“控制图”平台会通过 _LimitsKey 列中的关键字识别合适的限值。

图 12.16 在数据表中保存限值的示例

Image shown here

请注意:可以在控制图启动窗口中指定 _KSigma_Alpha_Range Span 的值。JMP 始终最先查看该窗口中的值。在该窗口中指定的值优先于在当前“限值表”中指定的值。

含有未知关键字的行和使用已排除行状态标记的行将被忽略。除 _Range Span_KSigma_Alpha_Sample Size 之外,未指定的任何所需值都从数据中估计得出。
