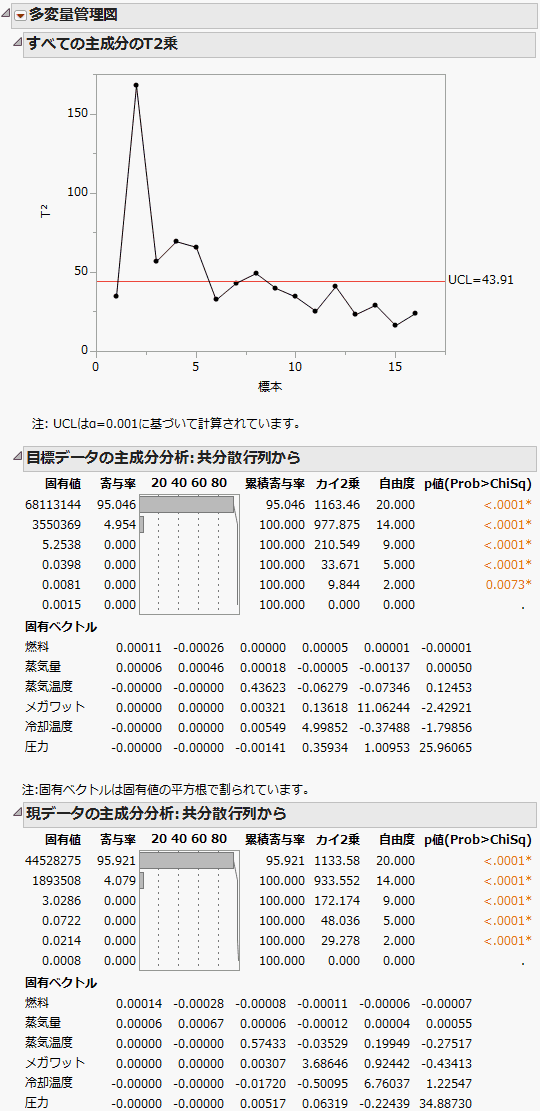

多変量管理図は、第 “多変量管理図の例”の手順に従って作成したものです。

多変量管理図には、HotellingのT2統計量がプロットされます。管理限界の計算方法は、目標値が指定されているかどうかによって異なります。T2統計量と上側管理限界（UCL; Upper Control Limit）の計算方法については、第 “多変量管理図の統計的詳細”を参照してください。管理限界の詳細については、Tracy, et al.（1992）を参照してください。

上の例では、両方のデータセットの「主成分分析」レポートで、「固有値」の1行目の値（主成分分析の第1主成分に対応）が、分析対象の変数による総変動の約95%を説明しています。両方の「固有ベクトル」テーブルの値から、第1主成分が主に「燃料」と「蒸気量」の情報を表していることがわかります。このことから、この第1主成分だけに着目した方が、感度がより良い管理図を作成できると予想できます。「主成分分析」レポートの詳細については、第 “主成分分析”を参照してください。
