교호작용 그림

모형에 교호작용 효과가 있는 경우 "최소 제곱 적합" 보고서의 "교호작용 그림" 옵션은 교호작용 그림의 행렬을 표시합니다. 행렬의 각 셀에는 그림이 나타나는 열에 표시되는 효과에 대해 가로 축이 척도화된 그림이 포함됩니다. 해당하는 행에 표시된 효과와 해당 효과의 교호작용에 대해 선분이 표시됩니다. 따라서 교호작용 그림은 행 효과와 열 효과의 교호작용을 보여 줍니다.

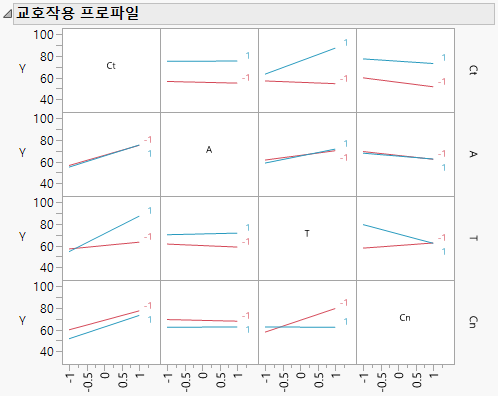

행 효과의 각 수준에 대해 선분이 그림에 표시됩니다. 모형에서 예측한 반응 값이 선분으로 결합됩니다. 평행하지 않는 선분은 교호작용이 있을 수 있다는 시각적 증거를 제공합니다. 그러나 교호작용이 있다는 결론을 내리기 전에 제안된 교호작용의 p 값을 확인해야 합니다. Figure 3.33에서는 Reactor.jmp 샘플 데이터 테이블에 대한 교호작용 그림 행렬을 보여 줍니다.

그림 3.33 교호작용 그림

T*Cn 교호작용에 해당하는 그림은 그림 맨 아래 행의 세 번째 그림 또는 마지막 그림 열의 세 번째 그림입니다. 두 그림 모두 낮은 수준의 T에서 Y에 대한 Cn의 효과가 상당히 일정하다는 것을 보여 줍니다. 이때 Cn이 설정된 수준이 높은지 아니면 낮은지는 상관이 없습니다. 그러나 높은 수준의 T에서 Y에 대한 Cn의 효과는 해당 수준에 따라 다릅니다. –1의 Cn은 1의 Cn보다 예측 Y 값이 더 높습니다. 이 교호작용은 p 값 < 0.0001이므로 유의합니다.

특정 설계에서는 이원 교호작용이 다른 이원 교호작용과 별칭 관계를 갖습니다. 별칭 관계가 있으면 "교호작용 프로파일" 그림에서 이러한 교호작용에 해당하는 셀이 흐리게 표시됩니다.
