다이어그램 플랫폼 시작

분석 > 품질 및 공정 > 다이어그램을 선택하여 다이어그램 플랫폼을 시작할 수 있습니다.

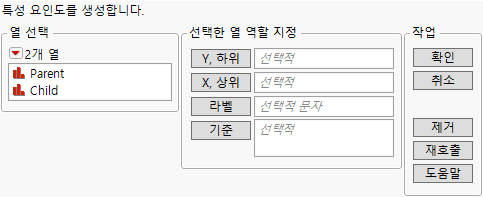

그림 16.4 다이어그램 시작 창

"열 선택"의 빨간색 삼각형 메뉴에 포함된 옵션에 대한 자세한 내용은 JMP 사용의 열 필터 메뉴에서 확인하십시오.

팁: 데이터 테이블을 기반으로 하지 않는 기본 다이어그램을 생성하려면 Y, 하위 및 X, 상위 필드를 비워 두고 확인을 클릭합니다. 그런 다음 마우스 오른쪽 버튼 클릭 메뉴의 옵션을 사용하여 노드를 편집합니다. 자세한 내용은 마우스 오른쪽 버튼 클릭 메뉴에서 확인하십시오.

Y, 하위

상위 요인에 기여하는 하위 요인을 나타냅니다.

X, 상위

하위 요인이 있는 상위 요인(효과 포함)을 나타냅니다.

라벨

다이어그램 노드에 "라벨" 열의 텍스트를 포함합니다.

기준

기준 변수의 각 값에 대해 개별 다이어그램을 생성합니다.
