条形图

条形图元素 Image shown here 显示在一个或多个分层变量的不同值或类别之间,一个或多个变量的汇总统计量值的条形图。该图形可显示在 X 和 Y 区域中排列的任何类型的单个变量或多个变量。

若添加单个分类变量,则每个直条都显示相应的变量水平中的观测计数。

若添加两个变量,每个区域添加一个,则每个直条都表示指定“响应轴”上的变量的指定汇总统计量值。分层变量的每个值或水平都对应一个直条。

若在每个区域中添加多个变量,则为分层变量的每个值或水平组合都标绘多个直条。

数据类型为“字符”的响应轴变量

若响应轴上的变量的数据类型为“字符”,则为该变量分配数值:

基于“值顺序”列属性或默认值排序分配整数值。

这些整数值介于 0(值排序中的最高水平)到水平数减 1 之间(值排序中的最低值)。

这些整数值用于计算汇总统计量。

注意:若在构造图中直条时使用的任何行处于隐藏但未排除状态,则不显示该直条,但仍保留该直条占据的位置。

有关使用条形图元素的图形的示例,请参见叠加直方图和脊线图的示例堆叠填充的条形图示例

图 3.31 条形图选项

Image shown here

条样式

您可以更改描述分层变量水平的直条的外观。许多条样式只有在响应轴上有合并变量或存在叠加变量时才适用。有关条样式说明的信息,请参见表 3.1。要更改条的宽度和间隔,请在图形中右击并选择定制 > 条形图

堆叠填充条样式选项

堆叠填充的主类别

指定主直条数目。

堆叠填充的放置

指定次级直条的堆叠位置。选项包括以下内容:

第一个堆叠 — 从顶行开始,填充它之后再移至下一行。

最小堆叠 — 将每个直条放置在当前最小的堆叠中。

单独堆叠 — 创建一个名为“其他”的堆叠,将所有二级直条都置于其中。

堆叠填充的排序

指定次级直条的放置顺序。可按照大小放置。最大的直条显示在最前;也可以按标签排,即自然排序,通常按字母顺序放置。

堆叠填充的着色

指定如何为次级直条着色。选项包括以下内容:

直条颜色 — 应用与主条相同的颜色。

变淡的直条颜色 — 应用变淡的主条颜色。

灰色 — 应用浅灰色的随机灰度。

堆叠填充的添加标签

控制添加标签的次级直条的百分比。

堆叠填充的主标签

指定应放置主标签的位置,直条内或轴上。

汇总统计量

指定用作条形标签的统计量并控制响应轴尺度。可用统计量取决于所用的条形图类型。

误差区间

若适用,则在图中添加或删除误差区间,否则不可用。要定制误差条,请在图形中右击并选择定制 > 误差条

标签

在条形图中添加或删除标签。您可以按照值、占合计值的百分比或按行来添加标签。若选定将值用作标签,则由汇总统计量设置确定值。点击并拖动对标签重新定位。

标签格式

(可用于值和百分比标签。)支持您设置单元格标签的格式。

变量

显示或隐藏变量的图形元素,或重新排列变量的显示顺序。

注意:这些选项不适用于“X 分组”、“Y 分组”、“重叠”或“页面”区域中的变量。

复选框后跟区域指定和变量的名称。使用复选框执行以下操作:

显示或隐藏对应于区域中某个变量的元素。

添加或删除将“颜色”、“大小”、“形状”或“频数”变量应用到区域中变量的效果。

提示:若您有多个图形,可以使用不同变量为每个图形着色或调整大小。将第二个变量拖到颜色大小区域,然后将它放到角落。在“变量”选项中,选择要应用到每个图形的特定颜色或大小变量。

若区域中有多个变量,可使用箭头来重新排列其显示顺序。突出显示某个变量名称并点击箭头来对它调整位置。

有关使用变量的示例,请参见面积图和线图示例

针对条形图的红色小三角选项

响应轴

指定在标绘直条时用作响应的变量的轴。仅当每个轴都包含至少一个建模类型为“连续”的变量时,该选项才可用。若只有一个变量是“连续”变量,其轴即为响应轴。“自动”设置的是 Y 轴。

保存公式

将单个变量的拟合公式和上下置信区间保存到数据表中。

叠加

指定多个直条之间的重叠量(自动、无、一半、完全)。

表 3.1 条样式和说明

条样式

说明

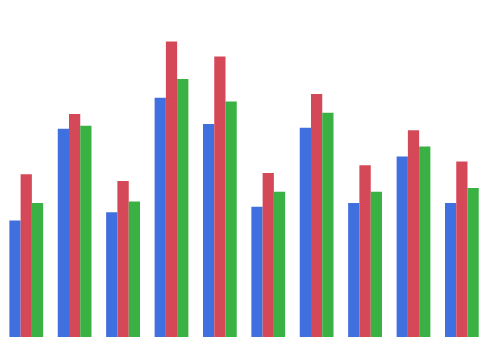

并排

若响应轴上有两个或更多合并变量,则为每个合并变量都标绘一个直条。对于分层变量的每个水平,各个直条彼此并排显示。对这些直条着色并且显示一个图例。

Image shown here

堆叠

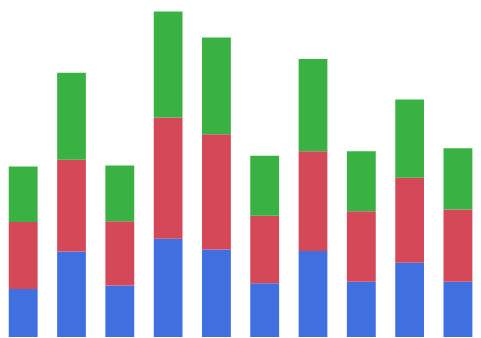

若响应轴上有两个或更多合并变量,则为分层变量的每个水平都标绘一个直条。每个直条都堆叠每个合并变量的直条。将为对应于每个合并变量的直条部分着色,并显示图例。

Image shown here

弹道图

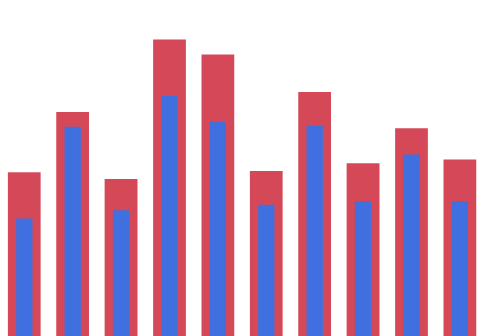

若响应轴上有两个或更多合并变量,则窄条标绘在较宽和较高的直条内。直条的宽度取决于变量的顺序。将为对应于每个合并变量的直条部分着色,并显示图例。

若仅有一个变量,则该样式标绘窄条。

Image shown here

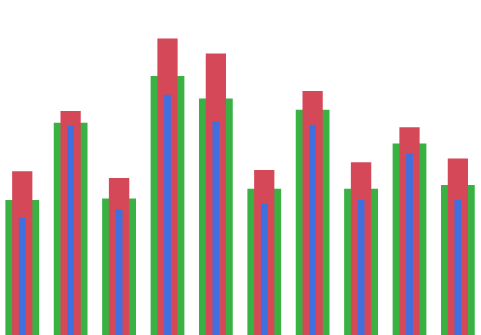

嵌套

若响应轴上有两个或更多合并变量,则每个变量的直条都彼此嵌套。最窄的直条对应于图例中列出的第一个变量,次窄的直条对应于图例中列出的第二个变量,依此类推。

提示:您可以使用“变量”面板中的箭头更改图例顺序。

Image shown here

范围

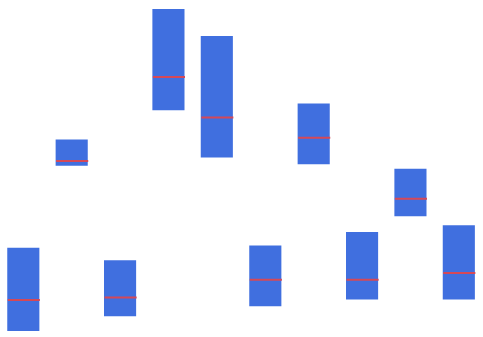

若响应轴上有两个或更多合并变量,则为分层变量的每个水平都标绘一个矩形和一条线。对于分层变量的每个水平:

为每个合并变量计算汇总统计量的值。

标绘一个矩形,其边界值等于前两个变量的汇总统计量值,如图例所示。

在其他变量的汇总统计量值的位置标绘线条。

Image shown here

区间

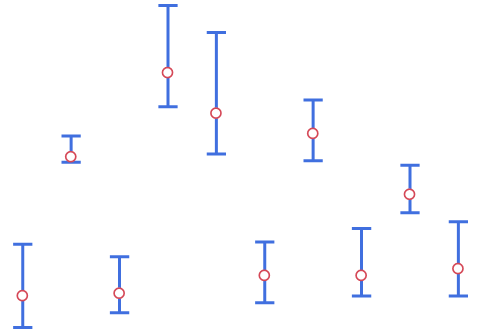

若响应轴上有两个或更多合并变量,则为分层变量的每个水平都标绘带边界的线条和一个圆圈。对于分层变量的每个水平:

为每个合并变量计算汇总统计量的值。

标绘带边界的线条,其边界值等于前两个变量的汇总统计量值,如图例所示。

在其他变量的汇总统计量的总体值的位置标绘一个圆圈。

Image shown here

并排区间

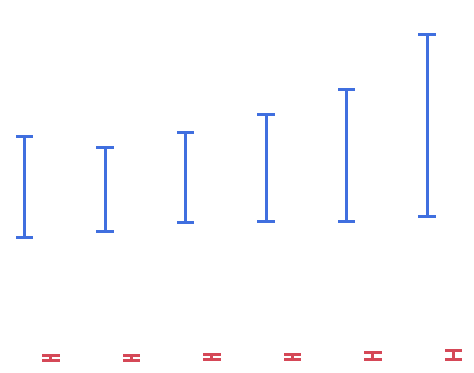

在该样式中,每对变量定义一个区间。

Image shown here

双向区间

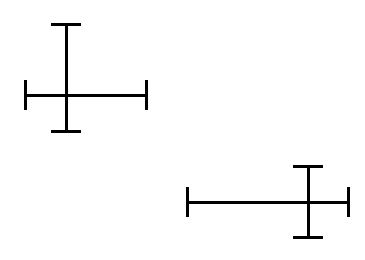

该样式针对每个方向上都有直条的二维条形图。

Image shown here

单个

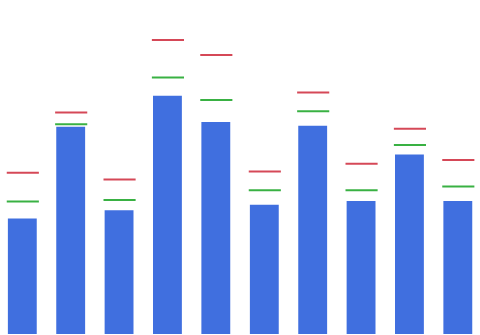

对于分层变量的每个水平,标绘一个直条。若响应轴上有两个或更多合并变量,直条表示图例中第一个变量的汇总统计量的值,为其余变量的汇总统计量的值显示线条。

提示:您可以使用“变量”面板中的箭头更改图例顺序。

Image shown here

股票

若响应轴上有两个或更多合并变量,则在分层变量的各个水平处标绘线段。对于分层变量的每个水平:

为每个合并变量计算汇总统计量的值。

连接其中两个变量的汇总统计量值的线段,如图例所示。

在其余汇总统计量值的线段的垂直方向上标绘直条。

Image shown here

箱线图

若响应轴上有两个或更多合并变量,则为分层变量的各个水平显示箱线图。对于分层变量的每个水平:

为每个合并变量计算汇总统计量的值。

为这些值构造离群值箱线图。

Image shown here

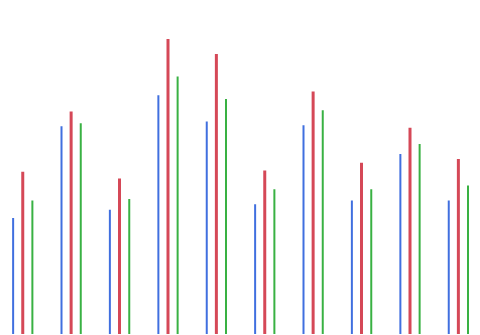

若响应轴上有两个或更多合并变量,则为每个合并变量并排标绘针状直条。对这些直条着色并且显示一个图例。该样式适用于有许多分层变量水平的情况。

Image shown here

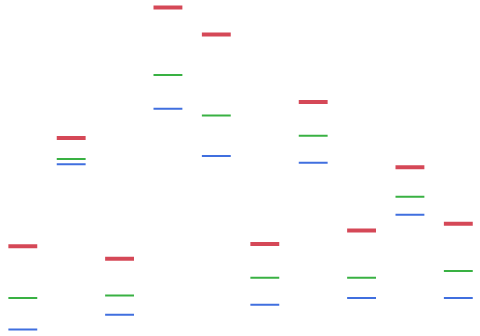

浮动

若响应轴上有两个或更多合并变量,则在分层变量的各个水平处标绘直条。对于分层变量的每个水平:

为每个合并变量计算汇总统计量的值。

在以上每个值处标绘一个直条。

该样式适用于有多个合并变量的情况。

Image shown here

堆叠填充

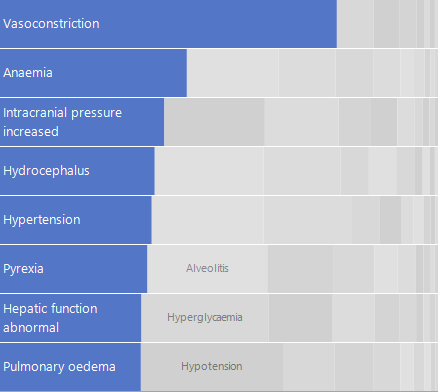

该条样式将顶部类别显示为条形图,将其他类别堆叠为接近矩形填充的直条。顶部类别是焦点,其他直条提供上下文。

该样式适用于有许多类别且响应数据有偏斜的情况。

Image shown here
