조각별 Weibull NHPP

신뢰도 성장 플랫폼 시작 창에서 두 개 이상의 값을 지정하는 단계 열을 입력한 경우 조각별 Weibull NHPP 모형을 적합시킬 수 있습니다. 단계 시작 시점의 누적 사건 수가 이전 단계 종료 시점의 누적 사건 수와 일치한다는 제약 조건 하에서 Crow-AMSAA 모형이 각 단계에 적합됩니다. 단계 전이 시간을 올바르게 표시하려면 첫 번째 단계를 제외한 모든 단계의 첫 번째 행에 해당 단계의 시작 시간이 제공되어야 합니다. 자세한 내용은 여러 시험 단계에서 확인하십시오.

보고서가 실행되면 "누적 사건" 그림이 업데이트되어 조각별 모형이 표시됩니다. 파란색 수직 파선은 각 단계의 전이 시간을 나타냅니다. "모형 목록"도 업데이트됩니다. Figure 11.17에서는 TurbineEngineDesign1.jmp 데이터에 적합된 Crow-AMSAA 모형과 조각별 Weibull NHPP 모형을 모두 보여 줍니다. 두 모형은 "모형 목록" 보고서에서 비교됩니다.

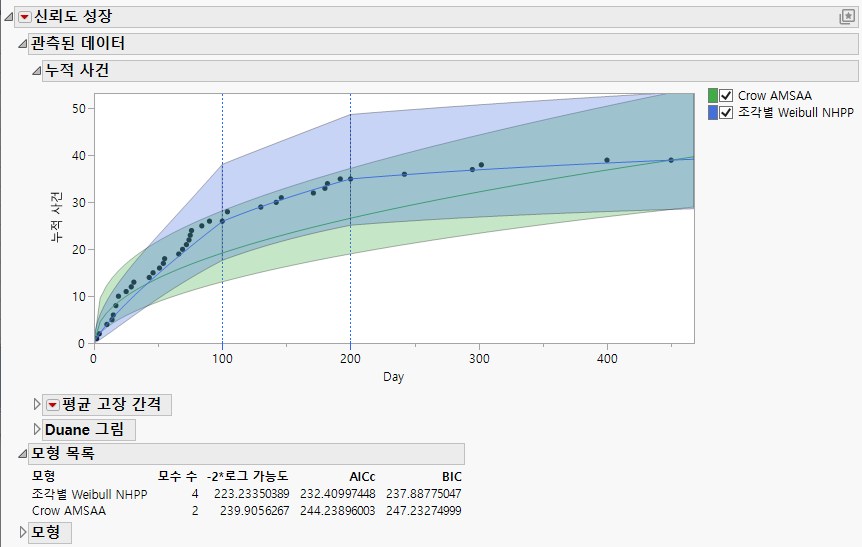

그림 11.17 누적 사건 그림 및 모형 목록 보고서

Cumulative Events Plot and Model List Report

조각별 Weibull NHPP 보고서

기본적으로 "조각별 Weibull NHPP" 보고서에는 추정된 MTBF 그림이 표시됩니다. 단계는 서로 다른 색상으로 구별됩니다. "추정값" 및 "공분산 행렬" 보고서가 그림 아래에 표시됩니다.

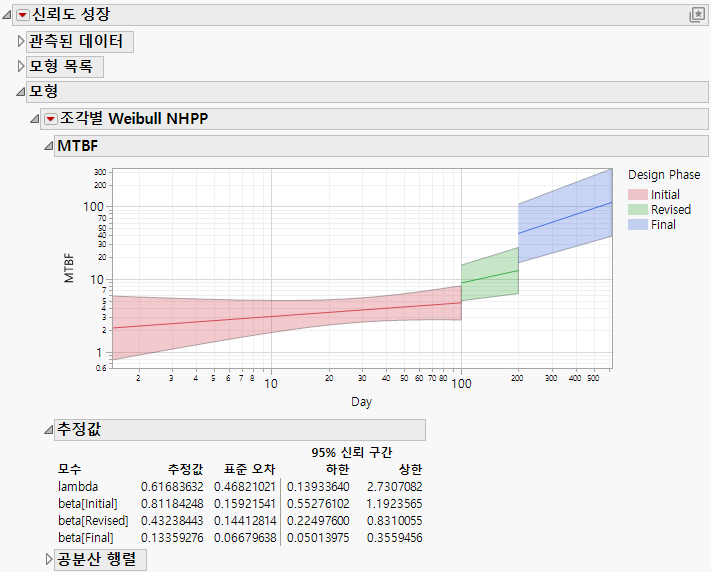

그림 11.18 조각별 Weibull NHPP 보고서

Piecewise Weibull NHPP Report

MTBF 그림

"조각별 Weibull NHPP" 옵션을 선택하면 "MTBF" 그림과 "추정값" 보고서가 기본적으로 나타납니다(Figure 11.18). 사건 발생 시간 형식을 사용한 경우 축이 로그로 척도화됩니다. 그림에 대한 자세한 내용은 MTBF 그림에서 확인하십시오.

추정값

"추정값" 보고서에는 모형 모수의 추정값이 제공됩니다. 첫 번째 단계에 해당하는 l 값의 추정값만 제공됩니다. 조각별 모형에서 한 단계가 끝날 때의 누적 사건은 다음 단계가 시작될 때의 누적 사건 수와 일치해야 합니다. 이러한 제약 조건 때문에 첫 번째 단계의 l 추정값과 b 추정값으로 나머지 l가 결정됩니다.

추정값, 표준 오차 및 신뢰 한계를 계산하는 데 사용되는 방법은 단순 Crow-AMSAA 모형에 사용되는 방법과 비슷합니다. 자세한 내용은 Crow-AMSAA 모형의 모수 추정값에서 확인하십시오. 가능도 함수는 누적 사건 수에 대한 제약 조건과 추가 모수를 반영합니다.

공분산 행렬

적합 모형의 모수 추정값에 대한 추정된 공분산 행렬입니다. 이 보고서는 기본적으로 닫혀 있습니다.

조각별 Weibull NHPP 옵션

이 섹션에서는 "조각별 Weibull NHPP"의 빨간색 삼각형 메뉴에서 사용할 수 있는 옵션에 대해 설명합니다.

MTBF 그림 표시

이 옵션은 MTBF 그림을 표시하거나 숨깁니다. 자세한 내용은 MTBF 그림에서 확인하십시오.

강도 그림 표시

"강도" 그림에는 설계 단계에 대한 추정된 강도 함수와 신뢰경계가 표시됩니다. 일반적으로 강도 함수는 단계 전이에서 불연속적입니다. 색상 코딩으로 단계를 쉽게 구별할 수 있습니다. 사건 발생 시간 형식을 사용한 경우 축이 로그로 척도화됩니다. 자세한 내용은 강도 그림 표시에서 확인하십시오.

누적 사건 그림 표시

"누적 사건" 그림에는 설계 단계에 대한 추정된 누적 사건 수와 신뢰경계가 표시됩니다. 이 모형에서 한 단계가 끝날 때의 누적 사건은 다음 단계가 시작될 때의 누적 사건 수와 일치해야 합니다. 색상 코딩으로 단계를 쉽게 구별할 수 있습니다. 사건 발생 시간 형식을 사용한 경우 축이 로그로 척도화됩니다. 자세한 내용은 누적 사건 그림 표시에서 확인하십시오.

프로파일러 표시

추정된 MTBF, 고장 강도 및 누적 사건을 보여 주는 세 개의 프로파일러가 표시됩니다. 이러한 프로파일러에는 로그 척도화가 사용되지 않습니다. 이러한 프로파일러의 해석 및 사용에 대한 자세한 내용은 프로파일러 표시 섹션에서 확인하십시오.

프로파일러 그림의 기본 해상도 때문에 MTBF 또는 고장 강도 프로파일러에서 불연속성이 명확하게 표시되지 않습니다. 단계 전이 근방에서 프로파일러 트레이스는 거의 수직이지만 약간 기울어진 선을 보여 줍니다. 이 선은 불연속성을 나타냅니다(Figure 11.19). 이러한 단계 전이의 선은 추정에 사용하면 안 됩니다. 이러한 선이 더 수직으로 나타나도록 고해상도 표시를 사용해 보십시오.

1. Ctrl 키를 누른 채로 프로파일러 그림을 클릭합니다.

2. 창이 나타나면 "표시된 점의 수"에 더 큰 값을 입력합니다. Figure 11.20에서는 "표시된 점의 수"에 "500"을 지정하는 예를 보여 줍니다.

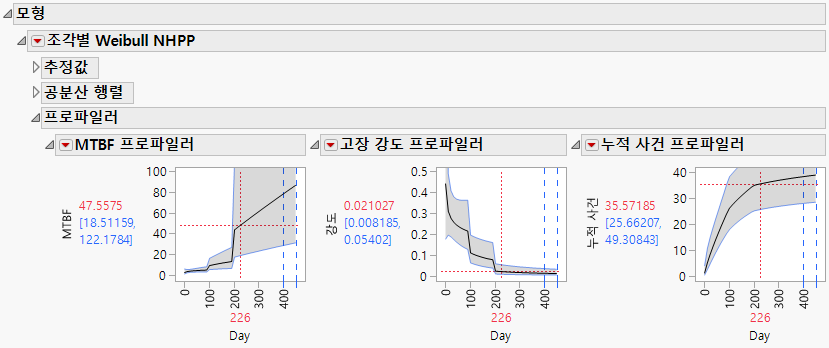

그림 11.19 프로파일러

Profilers

그림 11.20 요인 설정 창

Factor Settings Window
