상자 그림

그래프 빌더에서 상자 그림 요소 는 이상치 또는 분위수 상자 그림을 표시합니다. 상자 그림은 값 분포의 요약 보기를 제공합니다. 상자는 25번째 백분위수에서 75번째 백분위수까지 확장되며, 여기서 75번째 백분위수와 25번째 백분위수 사이의 거리가 IQR(사분위수 범위)입니다. 상자 안에 중앙값이 표시됩니다. 이상치 상자 그림의 경우 수염은 상자 끝에서 1.5*IQR 내에 있는 마지막 점까지 확장됩니다. 분위수 상자 그림의 경우 수염은 특정 분위수에 눈금 표식을 사용하여 전체 관측값 범위를 포함합니다. 이상치 및 분위수 상자 그림에 대한 자세한 내용은 기본 분석의 이상치 상자 그림 및 분위수 상자 그림에서 확인하십시오.

• 한 변수는 연속형이고 다른 변수는 명목형 또는 순서형인 경우 연속형 변수의 값에 대해 상자 그림이 생성됩니다. 범주형 변수의 각 수준에 대한 상자 그림이 있습니다.

• 두 변수가 모두 연속형인 경우 반응 축으로 지정된 축의 연속형 변수 값에 대해 상자 그림이 생성됩니다. 다른 연속형 변수의 각 수준에 대한 상자 그림이 있습니다.

상자 그림을 사용하는 그래프의 예는 그래프 빌더의 예에서 확인하십시오.

그림 3.33 상자 그림 옵션

지터

지터를 설정하거나 해제합니다. 지터는 데이터에 랜덤 잡음을 추가하고 과다 표시를 줄이는 데 도움이 될 수 있습니다.

이상치

수염을 넘어 확장되는 값을 표시하거나 숨깁니다.

상자 유형

상자 그림이 이상치 상자 그림인지 아니면 분위수 상자 그림인지 지정합니다.

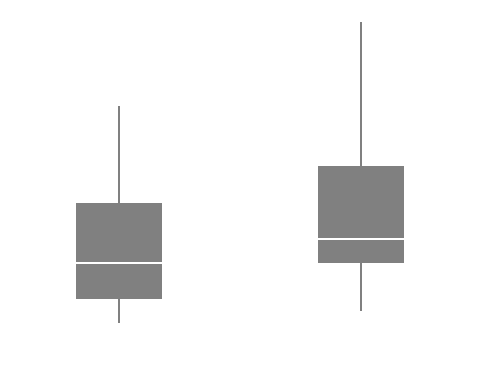

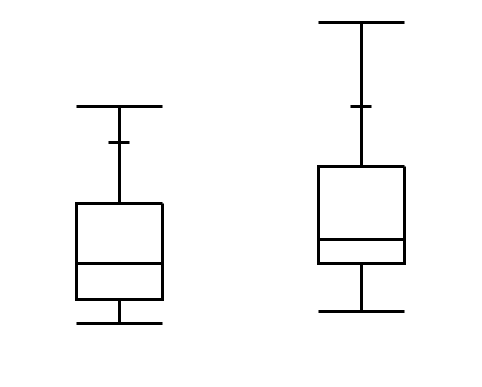

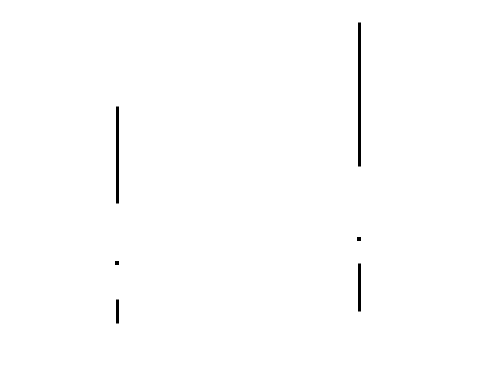

상자 스타일

상자 그림 스타일을 변경합니다. 상자 스타일에 대한 설명은 Table 3.3에서 확인하십시오.

5가지 숫자 요약

중앙값, 최대값, 최소값, 1사분위수 및 3사분위수와 같은 통계량을 그래프에 추가합니다. 위치를 변경하려면 그래프를 마우스 오른쪽 버튼으로 클릭하고 사용자 정의 > 텍스트를 선택합니다.

너비 비율

상자 그림의 너비를 조정합니다.

변수

변수의 그래프 요소를 표시하거나 숨기고, 변수 표시를 재정렬합니다.

참고: 이러한 옵션은 "그룹 X", "그룹 Y", "펼침" 또는 "페이지" 영역의 변수에는 적용되지 않습니다.

체크박스 다음에 영역 지정 및 변수 이름이 나옵니다. 체크박스를 사용하여 다음을 수행할 수 있습니다.

– 영역의 변수에 해당하는 요소를 표시하거나 숨깁니다.

– 영역의 변수에 색상, 크기, 셰이프 또는 빈도 변수를 적용하는 효과를 추가하거나 제거합니다.

팁: 그래프가 여러 개인 경우 서로 다른 변수로 각 그래프에 색상을 적용하거나 크기를 조정할 수 있습니다. 두 번째 변수를 색상 또는 크기 영역으로 드래그하여 모서리에 놓습니다. "변수" 옵션에서 각 그래프에 적용할 특정 색상 또는 크기 변수를 선택합니다.

영역에 여러 변수가 있는 경우 화살표를 사용하여 표시를 재정렬합니다. 변수 이름을 강조 표시하고 화살표를 클릭하여 위치를 조정할 수 있습니다.

"변수"의 사용 예는 영역 차트와 선 차트의 예에서 확인하십시오.

상자 그림의 빨간색 삼각형 옵션

신뢰 다이아몬드

평균에 대한 신뢰 다이아몬드를 표시하거나 숨깁니다. 다이아몬드는 평균에 대한 95% 신뢰 구간을 포함합니다.

노치

중앙값에 노치가 있는 상자 그림을 표시합니다. 여기서 노치 범위는 다음과 같습니다.

울타리

상자 그림 수염의 끝에 세로선 또는 울타리를 표시하거나 숨깁니다.

최단 절반

데이터의 50%가 포함되는 최단 구간의 위치를 나타내는 괄호를 표시하거나 숨깁니다.

최단 절반 색상

최단 절반 괄호의 색상을 선택할 수 있습니다.

반응축

(X 축 변수와 Y 축 변수의 모델링 유형이 모두 연속형인 경우에만 사용 가능) 상자 그림을 생성할 때 반응으로 사용되는 변수의 축을 지정합니다. 두 변수의 모델링 유형이 모두 연속형인 경우에만 사용할 수 있습니다. 연속형 변수가 하나뿐인 경우 해당 축이 반응 축입니다. "자동" 설정은 Y 축입니다.

상자 배치

(그룹화 변수와 함께 사용 가능) 상자 그림을 정렬하거나 오프셋할 수 있습니다.

팁: 상자 그림에 대한 범주형 그룹화 변수가 있는 경우 범주형 축을 마우스 오른쪽 버튼으로 클릭하고 크기 기준 > 개수를 선택하여 각 범주의 관측값 수에 비례하는 상자 그림을 그릴 수 있습니다.
